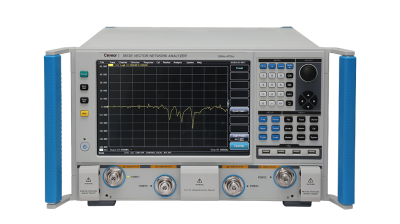

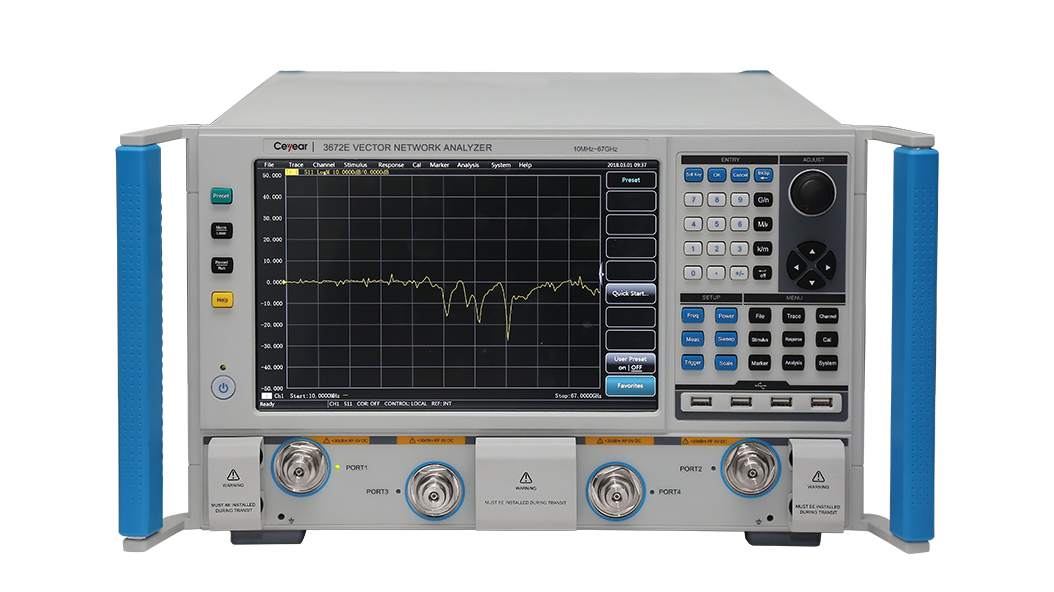

3672 Series Vector Network Analyzer

SKU : 3672 Series Vector Network Analyzer

Categories: Products, Microwave and Millimeter-wave Measurement Instruments, Vector Network Analyzer

Product description

Product Overview

3672 Series Vector Network Analyzers include 3672A (10MHz～13.5GHz), 3672B (10MHz～26.5GHz), 3672C (10MHz～43.5GHz), 3672D (10MHz～50GHz) and 3672E (10MHz～67GHz). In terms of hardware, comparing to last generation, the brand-new design concept and technical proposal have upgraded key performance indexes (KPI) of the complete machine such as sweep speed and dynamic range etc.; in terms of software, the embedded computer system (ECS) with high-performance microprocessor chip and the platform based on Windows operating system has greatly improved interconnectivity and usability of the complete machine. 3672 analyzers provide multiple calibration types including frequency response, single port, response isolation, enhanced response and full dual-port, electronic calibration etc., offer various display formats such as logarithmic amplitude, linear amplitude, standing-wave, phase, group delay, Smith chart and polar coordinates, etc.

They are designed with several standard interfaces: USB, LAN, GPIB and VGA etc. Besides all measurement functions same as traditional vector network analyzer, through configuration of functional options, 3672 analyzers are also capable of multifunctional & comprehensive parameter test of mixer/converter, gain compression two-dimensional sweep and pulse S-parameters, as well as accuracy measurement of amplitude-frequency characteristics, phase-frequency characteristics and group delay used in the field of transmitting/receiving (T/R) module measurement, dielectric material properties measurement, microwave pulse characteristics measurement and optoelectronic properties measurement, which are indispensable instruments for scientific research and manufacturing process of communication systems.

Features

Flexible and abundant calibration types, compatible with multiple calibration kits

Support multi-window, multi-channel tests, fast implementation of complex test scheme

Available in multiple display formats such as logarithmic amplitude, linear amplitude, standing-wave, phase, Smith chart

With USB, GPIB, LAN and VGA display interface

12.1 inch high resolution touch screen

Record/run, one-click operation greatly simplifies the measurement setting steps and improves the efficiency

Available in functions as pulse S parameter measurement, time-domain measurement, mixer measurement, gain compression two-dimensional sweep measurement, millimeter-wave frequency extension, antenna and receiving etc..

Typical Application

The analyzers possess functions of multi-channel and multi-window display, support up to 64 channels. Maximum 16 measuring windows can be simultaneously displayed, and each window can simultaneously display up to 8 test traces, which makes the observation results more visible and the operation more convenient.
3672 Series of Vector Network Analyzers are designed with the concept of mixer receiving, which effectively extends the dynamic range of the complete machine and meets the test demand for large dynamic range.
Adopting the software & hardware platform consisting of embedded computer module compatible with PC and Windows operation system, 3672 Series of Vector Network Analyzers realize the perfect combination of the instrument and PC. Users can use the rich I/O interfaces (including GPIB, USB, and LAN etc.) to complete the optimum selection of data communication.

specifications

3672A/B Technical Specifications

Frequency characteristics
Frequency Range		10MHz～13.5/26.5GHz
Frequency Resolution		1Hz
Frequency Accuracy		±1×10^-7（23℃±3℃）
Port Harmonic Suppression			Typical Value
Harmonic Suppression on Port 1 And 3		-48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～26.5GHz）	-51dBc（0.01～4GHz） -60dBc（4～13.5GHz） -60dBc（13.5～26.5GHz）
Harmonic Suppression On Port 2 And 4		-13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -18dBc（13.5～26.5GHz）	-13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -21dBc（13.5～26.5GHz）
Power Sweep Range		40dB(100kHz~10MHz) 45dB(10MHz~20GHz) 40dB(20GHz~26.5GHz)	40dB(100kHz~10MHz) 38dB(10MHz~20GHz) 34dB(20
Port Power Characteristic			Typical Value
Power Sweep Range		33dB（10～500MHz） 30dB（0.5～4GHz） 34dB（4～7GHz） 31dB（7～13.5GHz） 29dB（13.5～20GHz） 25dB（20～26.5GHz）	42dB（10～500MHz） 37dB（0.5～4GHz） 42dB（4～7GHz） 41dB（7～13.5GHz） 38dB（13.5～20GHz） 35dB（20～26.5GHz）
Max. Output Power(Standard Configuration, Option 400)	Port1, 3	0dBm（0.01～4GHz）（Filter Mode） +9dBm（10～50MHz）（High Power Mode） +6dBm（0.05～4GHz）（High Power Mode） +12dBm（4～7GHz） +8dBm（7～13.5GHz） +6dBm（13.5～20GHz） +4dBm（20～26.5GHz）	+16dBm（10～50MHz）（High Power Mode） +11dBm（0.05～4GHz）（High Power Mode） +16dBm（4～7GHz） +14dBm（7～13.5GHz） +11dBm（13.5～20GHz） +9dBm（20～26.5GHz）
	Port2, 4	+13dBm（10～50MHz） +13dBm（0.05～4GHz） +10dBm（4～7GHz） +9dBm（7～13.5GHz） +6dBm（13.5～20GHz） +2dBm（20～26.5GHz）	+16dBm（10～50MHz） +16dBm（0.05～4GHz） +16dBm（4～7GHz） +15dBm（7～13.5GHz） +13dBm（13.5～20GHz） +8dBm（20～26.5GHz）
Max. Output Power(Option 201, 401, 402)	Port1, 3	-1dBm（0.01～4GHz）（Filter Mode） +8dBm（10～50MHz）（High Power Mode） +5dBm（0.05～4GHz）（High Power Mode） +10dBm（4～7GHz） +6dBm（7～13.5GHz） +4dBm（13.5～20GHz） +2dBm（20～26.5GHz）	+15dBm（10～50MHz）（High Power Mode） +10dBm（0.05～4GHz）（High Power Mode） +15dBm（4～7GHz） +13dBm（7～13.5GHz） +10dBm（13.5～20GHz） +8dBm（20～26.5GHz）
	Port2, 4	+12dBm（10～50MHz） +12dBm（0.05～4GHz） +9dBm（4～7GHz） +8dBm（7～13.5GHz） +5dBm（13.5～20GHz） 0dBm（20～26.5GHz）	+15dBm（10～50MHz） +15dBm（0.05～4GHz） +15dBm（4～7GHz） +14dBm（7～13.5GHz） +12dBm（13.5～20GHz） +7dBm（20～26.5GHz）
1dB Compression Level		/	+13dBm
Pulse Characteristic			Typical Value
Pulse Width Setting Range		33ns～60s	20ns～60s
Pulse Transition Time (10％-90％)		30ns	20ns
Pulse On/Off Ratio		64dB（0.01～4GHz） 80dB（4～26.5GHz）
Network Parameter Characteristic			Typical Value
System Dynamic Range		90dB（0.01～1GHz） 120dB（1～4GHz） 127dB（4～10GHz） 120dB（10～20GHz） 115dB（20～24GHz） 110dB（24～26.5GHz）	100dB（0.01～1GHz） 128dB（1～4GHz） 135dB（4～10GHz） 132dB（10～20GHz） 129dB（20～24GHz） 125dB（24～26.5GHz）
Effective Directivity		48dB（0.01～2GHz） 44dB（2～26.5GHz）	60dB（0.01～2GHz） 53dB（2～26.5GHz）
Effective Source Match		40dB（0.01～2GHz） 30dB（2～26.5GHz）	46dB（0.01～2GHz） 36dB（2～26.5GHz）
Effective Load Match		48dB（0.01～2GHz） 44dB（2～26.5GHz）	60dB（0.01～2GHz） 51dB（2～26.5GHz）
Reflection Tracking		±0.04dB（0.01～2GHz） ±0.05dB（2～26.5GHz）	±0.004dB（0.01～2GHz） ±0.010dB（2～26.5GHz）
Transmission Tracking		±0.10dB（0.01～2GHz） ±0.12dB（2～26.5GHz）	±0.005dB（0.01～2GHz） ±0.015dB（2～26.5GHz）
Others			Typical Value
Amplitude Trace NoisedB rms（1kHz If Bandwidth）		0.0500（10～50MHz） 0.0070（50～500MHz） 0.0020（0.5～13.5GHz） 0.0030（13.5～20GHz） 0.0050（20～26.5GHz）	0.0020（10～50MHz） 0.0008（50～500MHz） 0.0009（0.05～13.5GHz） 0.0008（13.5～20GHz） 0.0010（20～26.5GHz）
Phase Trace Noise deg rms（1kHz IF Bandwidth）		0.200（10～50MHz） 0.051（50～500MHz） 0.042（0.5～13.5GHz） 0.054（13.5～20GHz） 0.054（20～26.5GHz）	0.020（10～50MHz） 0.006（50～500MHz） 0.006（0.05～13.5GHz） 0.006（13.5～20GHz） 0.012（20～26.5GHz）
IF Bandwidth		1Hz～15MHz
Amplitude Display Resolution		0.001dB/div
Phase Display Resolution		0.01°/div
Setting Requirement of Reference Level Amplitude		-500～+500dB
Setting Requirement of Reference Level Phase		-500～+500°
General Characteristic
Port Connectors		3.5mm (Male), 50 ohm system impedance
Number of Measuring Ports		3672A/B Standard configuration:2 Ports；3672A/B-400 Option:4 Ports
Peripheral Interface		USB, GPIB, VGA, LAN
Operating System		Windows 7
Display		12.1-Inch High Resolution Touch Screen
Size		W´H´D=426mm×266mm×550mm(excluding support and handle) W´H´D=516mm×280mm×640mm (including handle, support and back foot)
Max. Power Consumption		400w
Max. Weight		42kg

3672C/D Technical Specifications

Frequency Characteristic
Frequency Range	10MHz～43.5/50GHz
Frequency Resolution	1Hz
Frequency Accuracy	±1×10^-7（23℃±3℃）
Port Harmonic Suppression			Typical Value
Harmonic Suppression on Port 1 And 3		-48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～50GHz）	-51dBc（0.01～4GHz） -60dBc（4～13.5GHz） -60dBc（13.5～50GHz）
Harmonic Suppression on Port 2 And 4		-13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -57dBc（13.5～50GHz）	-13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -60dBc（13.5～50GHz）
Port Power Characteristic			Typical Value
Power Sweep Range		32dB（10～50MHz） 29dB（0.05～4GHz） 28dB（4～13.5GHz） 30dB（13.5～40GHz） 27dB（40～47GHz） 15dB（47～50GHz）	41dB（10～500MHz） 40dB（0.5～4GHz） 36dB（4～13.5GHz） 38dB（13.5～40GHz） 36dB（40～47GHz） 23dB（47～50GHz）
Max. Output Power(Standard Configuration, Option 400)	Port 1, 3	-1dBm（10～50MHz）（Filter Mode） 0dBm（0.05～4GHz）（Filter Mode） +8dBm（10～50MHz）（High Power Mode） +5dBm(0.05~4GHz) (High Power Mode） +5dBm（4～13.5GHz） +7dBm（13.5～40GHz） +5dBm（40～47GHz） -7dBm（47～50GHz）	+13dBm（10～50MHz）（High Power Mode） +9dBm（0.05～4GHz）（High Power Mode） +10dBm（4～13.5GHz） +13dBm（13.5～40GHz） +10dBm（40～47GHz） 0dBm（47～50GHz）
	Port 2, 4	+11dBm（10～50MHz） +9dBm（0.05～4GHz） +6dBm（4～13.5GHz） +7dBm（13.5～40GHz） +5dBm（40～47GHz） -7dBm（47～50GHz）	+16dBm（10～50MHz） +15dBm（0.05～4GHz） +13dBm（4～13.5GHz） +12dBm（13.5～40GHz） +9dBm（40～47GHz） -1dBm（47～50GHz）
Max. Output Power(Option 201, 401, 402)	Port 1, 3	-2dBm（10～50MHz）（Filter Mode） -1dBm（0.05～4GHz）（Filter Mode） +7dBm（10～50MHz）（High Power Mode） +4dBm（0.05~4GHz）（High Power Mode） +3dBm（4～13.5GHz） +5dBm（13.5～40GHz） +2dBm（40～47GHz） -10dBm（47～50GHz）	+12dBm（10～50MHz）（High Power Mode） +8dBm（0.05～4GHz）（High Power Mode） +9dBm（4～13.5GHz） +12dBm（13.5～40GHz） +9dBm（40～47GHz） -1dBm（47～50GHz）
	Port 2, 4	+10dBm（10～50MHz） +8dBm（0.05～4GHz） +4dBm（4～13.5GHz） +5dBm（13.5～40GHz） +2dBm（40～47GHz） -10dBm（47～50GHz）	+15dBm（10～50MHz） +14dBm（0.05～4GHz） +12dBm（4～13.5GHz） +11dBm（13.5～40GHz） +8dBm（40～47GHz） -2dBm（47～50GHz）
1dB Compression Level		/	+10dBm
Pulse Characteristic			Typical Value
Pulse Width Setting Range		33ns～60s	20ns～60s
Pulse Transition Time (10%-90%)		30ns	20ns
Pulse On/Off Ratio		64dB（0.01～4GHz） 80dB（4～40GHz） 80dB（40～50GHz）
Network Parameter Characteristics			Typical Value
System Dynamic Range		74dB（0.01～1GHz） 119dB（1～13.5GHz） 115dB（13.5～26.5GHz） 110dB（26.5～35GHz） 105dB（35～47GHz） 90dB（47～50GHz）	105dB（0.01～1GHz） 133dB（1～13.5GHz） 126dB（13.5～26.5GHz） 120dB（26.5～35GHz） 116dB（35～47GHz） 103dB（47～50GHz）
Effective Directivity		42dB（0.01～13.5GHz） 38dB（13.5～40GHz） 36dB（40～50GHz）	50dB（0.01～13.5GHz） 45dB（13.5～40GHz） 42dB（40～50GHz）
Effective Source Match		36dB（0.01～2GHz） 31dB（2～13.5GHz） 28dB（13.5～40GHz） 27dB（40～50GHz）	43dB（0.01～2GHz） 34dB（2～13.5GHz） 33dB（13.5～40GHz） 33dB（40～50GHz）
Effective Load Match		42dB（0.01～13.5GHz） 37dB（13.5～40GHz） 35dB（40～50GHz）	60dB（0.01～13.5GHz） 56dB（13.5～40GHz） 51dB（40～50GHz）
Reflection Tracking		±0.04dB（0.01～13.5GHz） ±0.03dB（13.5～40GHz） ±0.04dB（40～50GHz）	±0.010dB（0.01～13.5GHz） ±0.010dB（13.5～40GHz） ±0.020dB（40～50GHz）
Transmission Tracking		±0.1dB（0.01～13.5GHz） ±0.16dB（13.5～40GHz） ±0.20dB（40～50GHz）	±0.012dB（0.01～13.5GHz） ±0.015dB（13.5～40GHz） ±0.020dB（40～50GHz）
Others			Typical Value
Amplitude Trace Noise dB rms（1kHz IF Bandwidth）		0.050（10～50MHz） 0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.008（26.5～50GHz）	0.0060（10～50MHz） 0.0020（50～500MHz） 0.0010（0.5～13.5GHz） 0.0009（13.5～26.5GHz） 0.0040（26.5～50GHz）
Phase Trace Noise deg rms (1kHz IF Bandwidth)		0.900（10～50MHz） 0.700（50～500MHz） 0.040（0.5～13.5GHz） 0.050（13.5～26.5GHz） 0.060（26.5～50GHz）	0.040（10～50MHz） 0.010（50～500MHz） 0.005（0.5～13.5GHz） 0.020（13.5～26.5GHz） 0.030（26.5～50GHz）
IF Bandwidth		1Hz～15MHz
Amplitude Display Resolution		0.001dB/div
Phase Display Resolution		0.01°/div
Setting Requirement of Reference Level Amplitude		-500～+500dB
Setting Requirement of Reference Level Phase		-500～+500°
General Characteristic
Port Connectors		2.4mm (Male), 50 ohm system impedance
Number of Measuring Ports		3672C/D Standard configuration:2 ports, 3672C/D-400 Option: 4 ports
Peripheral Interface		Peripheral Interface USB, GPIB, VGA, LAN
Operating System		Windows 7
Display		12.1-Inch High Resolution Touch Screen
Size		W´H´D=426mm×266mm×600mm (excluding support and handle) W´H´D=516mm×280mm×690mm (including handle, support and back foot)
Max. Power Consumption		500w
Max. Weight		47kg

3672E Technical Specifications

Frequency Characteristics
Frequency Range		10MHz～67GHz
Frequency Resolution		1Hz
Frequency Accuracy		±1×10^-7（23℃±3℃）
Port Harmonic Suppression			Typical Value
Harmonic Suppression on Port 1 and 3		-48dBc（0.01～4GHz） -57dBc（4～67GHz）	-51dBc（0.01～4GHz） -60dBc（4～67GHz）
Harmonic Suppression on Port 2 and 4		-13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -57dBc（13.5～67GHz）	-13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -60dBc（13.5～67GHz）
Port Power Characteristics			Typical Value
Power Sweep Range		32dB（10～50MHz） 29dB（0.05～4GHz） 28dB（4～26.5GHz） 29dB（26.5～35GHz） 26dB（35～40GHz） 25dB（40～67GHz）	42dB（10～500MHz） 38dB（0.5～4GHz） 36dB（4～26.5GHz） 35dB（26.5～35GHz） 34dB（35～40GHz） 32dB（40～67GHz）
Max. Output Power(standard configuration, option 400)	Port 1, 3	-1dBm（10～50MHz）（Filter mode） 0dBm（0.05～4GHz）（Filter mode） +8dBm（10～50MHz）（High power mode） +5dBm(0.05~4GHz）（High power mode） +1dBm（4～13.5GHz） +5dBm（13.5～26.5GHz） +3dBm（26.5～40GHz） +5dBm（40～67GHz）	+16dBm（10～50MHz）（High power mode） +10dBm（0.05～4GHz）（High power mode） +9dBm（4～13.5GHz） +11dBm（13.5～26.5GHz） +10dBm（26.5～40GHz） +9dBm（40～67GHz）
	Port 2, 4	+8dBm（10～50MHz） +5dBm（0.05～4GHz） +1dBm（4～13.5GHz） +5dBm（13.5～26.5GHz） +3dBm（26.5～40GHz） +5dBm（40～67GHz）	+16dBm（10～50MHz） +15dBm（0.05～4GHz） +10dBm（4～13.5GHz） +11dBm（13.5～26.5GHz） +9dBm（26.5～40GHz） +8dBm（40～67GHz）
Max. Output Power(option 201, 401, 402)	Port 1, 3	-2dBm（10～50MHz）（Filter Mode） -1dBm（0.05～4GHz）（Filter Mode） +7dBm（10～50MHz）（High Power Mode） +4dBm（0.05~4GHz）（High Power Mode） -2dBm（4～13.5GHz） +3dBm（13.5～26.5GHz） 0dBm（26.5～67GHz）	+15dBm（10～50MHz）（High Power Mode） +9dBm（0.05～4GHz）（High Power Mode） +6dBm（4～13.5GHz） +7dBm（13.5～26.5GHz） +4dBm（26.5～67GHz）
	Port 2, 4	+7dBm（10～50MHz） +4dBm（0.05～4GHz） -2dBm（4～13.5GHz） +3dBm（13.5～26.5GHz） 0dBm（26.5～67GHz）	+15dBm（10～50MHz） +14dBm（0.05～4GHz） +9dBm（4～13.5GHz） +10dBm（13.5～26.5GHz） +5dBm（26.5～67GHz）
1dB Compression Level		/	+10dBm
Pulse Characteristics			Typical Value
Pulse Width Setting Range		33ns～60s	20ns～60s
Pulse Transition Time (10%-90%)		30ns	20ns
Pulse on/off Ratio		64dB（0.01～4GHz） 80dB（4～67GHz）
Network Parameter Characteristic			Typical Value
System Dynamic Range		74dB（0.01～1GHz） 100dB（1～4GHz） 120dB（4～10GHz） 112dB（10～26.5GHz） 108dB（26.5～35GHz） 105dB（35～50GHz） 100dB（50～67GHz）	100dB（0.01～1GHz） 125dB（1～4GHz） 125dB（4～10GHz） 120dB（10～26.5GHz） 115dB（26.5～35GHz） 112dB（35～50GHz） 105dB（50～67GHz）
Effective Directivity		35dB（0.01～2GHz） 41dB（2～13.5GHz） 34dB（13.5～40GHz） 32dB（40～67GHz）	50dB（0.01～2GHz） 50dB（2～13.5GHz） 50dB（13.5～40GHz） 42dB（40～67GHz）
Effective Load Match		35dB（0.01～2GHz） 41dB（2～13.5GHz） 33dB（13.5～40GHz） 30dB（40～67GHz）	60dB（0.01～2GHz） 50dB（2～13.5GHz） 50dB（13.5～40GHz） 45dB（40～67GHz）
Reflection Tracking		±0.05dB（0.01～2GHz） ±0.06dB（2～13.5GHz） ±0.08dB（13.5～40GHz） ±0.10dB（40～67GHz）	±0.005dB（0.01～2GHz） ±0.005dB（2～13.5GHz） ±0.008dB（13.5～40GHz） ±0.010dB（40～67GHz）
Transmission Tracking		±0.10dB（0.01～2GHz） ±0.11dB（2～13.5GHz） ±0.16dB（13.5～40GHz） ±0.20dB（40～67GHz）	±0.005dB（0.01～2GHz） ±0.006dB（2～13.5GHz） ±0.015dB（13.5～40GHz） ±0.020dB（40～67GHz）
Others			Typical Value
Amplitude Trace Noise dB rms（1kHz IF bandwidth）		0.050（10～50MHz） 0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.020（26.5～67GHz）	0.0090（10～50MHz） 0.0020（50～500MHz） 0.0008（0.5～13.5GHz） 0.0008（13.5～26.5GHz） 0.0050（26.5～67GHz）
Phase Trace Noise deg rms（1kHz IF bandwidth）		0.90（10～50MHz） 0.70（50～500MHz） 0.04（0.5～13.5GHz） 0.05（13.5～26.5GHz） 0.10（26.5～67GHz）	0.010（10～50MHz） 0.010（50～500MHz） 0.006（0.5～13.5GHz） 0.007（13.5～26.5GHz） 0.030（26.5～67GHz）
IF Bandwidth		1Hz～15MHz
Amplitude Display Resolution		0.001dB/div
Phase Display Resolution		0.01°/div
Setting Requirement of Reference Level Amplitude		-500～+500dB
Setting Requirement of Reference Level Phase		-500～+500°
General Characteristics
Port Connectors		1.85mm (Male), 50 ohm system impedance
Number of measuring Ports		3672E Standard configuration:2 ports, 3672E-400 Option: 4 ports
Peripheral Interface		USB, GPIB, VGA, LAN
Operating System		Windows 7
Display		12.1-Inch High Resolution Touch Screen
Size		W´H´D=426mm×266mm×600mm (excluding support and handle) W´H´D=516mm×280mm×690mm (including handle, support and back foot)
Max. Power Consumption		500W
Max. Weight		50 kg
