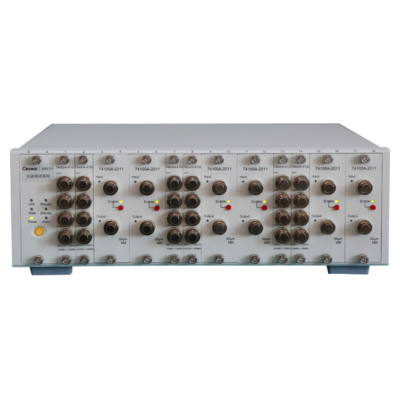

9951Y แพลตฟอร์มทดสอบระบบใยแก้วนำแสง

ภาพรวมผลิตภัณฑ์

แพลตฟอร์มทดสอบระบบใยแก้วนำแสงรุ่น 9951A/Y เป็นเครื่องมือทดสอบแบบโมดูลาร์หลายช่องสัญญาณ ที่พัฒนาขึ้นสำหรับผู้ใช้งานในอุตสาหกรรมออปโตอิเล็กทรอนิกส์ รองรับการติดตั้งโมดูลหลากหลายประเภท เช่น โมดูลกวนสถานะโพลาไรเซชัน เพื่อรองรับการทำงานด้านต่าง ๆ ได้แก่ การวัดกำลังแสง การลดทอนกำลังแสง การสลับเส้นทางแสง การกวนสถานะโพลาไรเซชันของแสง โมดูลทุกชนิดสามารถถอดเปลี่ยนและติดตั้งได้อย่างสะดวก ช่วยให้สามารถสร้างระบบทดสอบได้อย่างรวดเร็วและยืดหยุ่น ตัวเครื่องรองรับการสื่อสารภายนอกผ่านอินเทอร์เฟซหลากหลาย ได้แก่ LAN RS232C USB โดยพอร์ต LAN รองรับการเชื่อมต่อพร้อมกันได้สูงสุด 64 ผู้ใช้งาน ช่วยรองรับงานควบคุมอัตโนมัติและการสื่อสารข้อมูลในระบบทดสอบขนาดใหญ่ได้อย่างมีประสิทธิภาพ
เมื่อทำงานร่วมกับโมดูลวัดและทดสอบออปโตอิเล็กทรอนิกส์ประสิทธิภาพสูง แพลตฟอร์ม 9951A/Y จะช่วยให้การทดสอบเป็นไปอย่างยืดหยุ่น รวดเร็ว และเชื่อถือได้ พร้อมทั้งเพิ่มประสิทธิภาพการทำงานและลดต้นทุนในการทดสอบได้อย่างมีประสิทธิผล

คุณสมบัติเด่น

• ฟังก์ชันวัดกำลังแสง

• ฟังก์ชันตัวลดทอนกำลังแสง
• ฟังก์ชันสวิตช์แสง
• ฟังก์ชันกวนสถานะโพลาไรเซชัน
• ฟังก์ชันควบคุมระยะไกล
• รองรับผู้ใช้งานหลายรายพร้อมกัน
• หน้าจอสัมผัสความละเอียดสูง (9951A)

ฟังก์ชันการตรวจจับโมดูลอัตโนมัติเมื่อเปิดใช้งานแพลตฟอร์มหลัก (Host Platform) ระบบจะตรวจจับและระบุโมดูลที่ติดตั้งอยู่โดยอัตโนมัติ พร้อมแสดงข้อมูลของโมดูลบนหน้าจอ เพื่อช่วยให้ผู้ใช้งานสามารถติดตั้งและกำหนดค่าระบบทดสอบได้อย่างรวดเร็วและมีประสิทธิภาพ

ฟังก์ชันเครื่องวัดกำลังแสง

โมดูลเครื่องวัดกำลังแสงรองรับช่วงความยาวคลื่นการทำงานตั้งแต่ 800 nm ถึง 1700 nm และได้รับการสอบเทียบ (Calibration) ครอบคลุมตลอดช่วงความยาวคลื่นดังกล่าวเมื่อใช้งานร่วมกับโมดูลวัดกำลังแสงประเภทต่าง ๆ สามารถรองรับการวัดกำลังแสงในช่วงไดนามิกกว้างตั้งแต่ -90 dBm ถึง +26 dBm ช่วยให้รองรับการทดสอบอุปกรณ์ออปติคัลได้หลากหลายประเภท

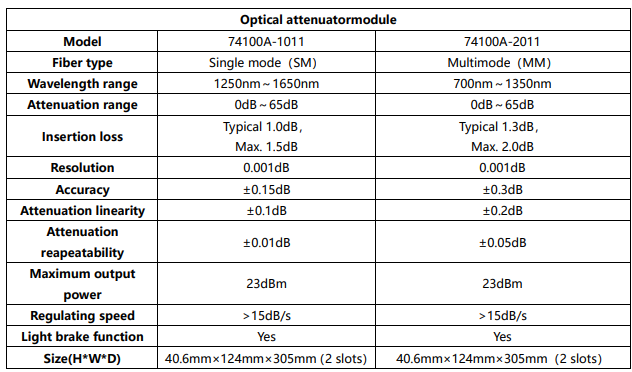

ฟังก์ชันลดทอนกำลังแสง

โมดูลลดทอนกำลังแสงมีให้เลือกทั้งสำหรับระบบไฟเบอร์ออปติกแบบ Single Mode (SM) และ Multi Mode (MM) โดยสามารถควบคุมและปรับค่าการลดทอนกำลังแสงได้อย่างแม่นยำ เพื่อรองรับการทดสอบในช่วงกำลังแสงที่หลากหลายและตอบสนองความต้องการของงานวัดในหลายรูปแบบได้อย่างมีประสิทธิภาพ รองรับช่วงการลดทอนกำลังแสงตั้งแต่ 0 dB ถึง 65 dB.

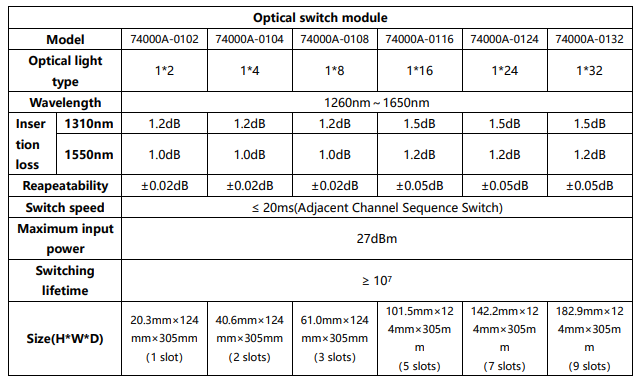

ฟังก์ชันสวิตช์ออปติก

โมดูลสวิตช์ออปติกมีให้เลือกหลายรูปแบบตามจำนวนช่องสัญญาณ (Channel) ที่แตกต่างกัน สามารถสลับเส้นทางการส่งผ่านสัญญาณแสงได้อย่างรวดเร็วและแม่นยำ เหมาะสำหรับงานทดสอบอุปกรณ์และระบบสื่อสารผ่านใยแก้วนำแสงที่ต้องการความยืดหยุ่นในการกำหนดเส้นทางสัญญาณ

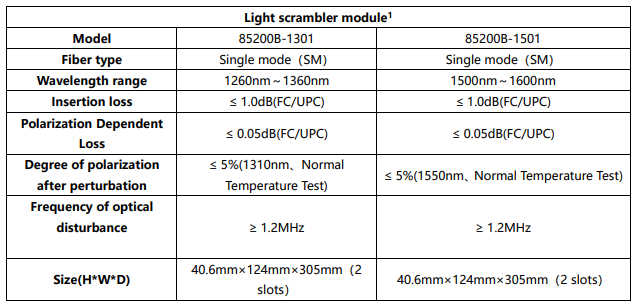

ฟังก์ชันกวนสถานะโพลาไรเซชันของแสง

โมดูลกวนสถานะโพลาไรเซชัน (Light Scrambler) สามารถเปลี่ยนแปลงและสุ่มสถานะโพลาไรเซชันของแสงได้อย่างต่อเนื่อง ทำให้แสงหลังการกวนกระจายครอบคลุมทั่วทั้ง Poincaré Sphere อย่างสม่ำเสมอ โดยมีค่าระดับโพลาไรเซชัน (Degree of Polarization: DOP) หลังการกวนไม่เกิน 5% ช่วยลดผลกระทบจากโพลาไรเซชันในการทดสอบระบบออปติก

ฟังก์ชันควบคุมระยะไกล

แพลตฟอร์มหลักรองรับการควบคุมผ่านอินเทอร์เฟซสำหรับการเขียนโปรแกรม 2 รูปแบบ ได้แก่ พอร์ตเครือข่าย (LAN) พอร์ตอนุกรม (RS-232) (เฉพาะรุ่น 9951A) พร้อมชุดคำสั่งสำหรับการควบคุมระยะไกล (Remote Command Set) เพื่อรองรับการพัฒนาระบบทดสอบอัตโนมัติและการเชื่อมต่อกับซอฟต์แวร์ภายนอก

ความสามารถในการรองรับผู้ใช้งานหลายรายพร้อมกัน

ผ่านการควบคุมทางเครือข่าย ระบบรองรับการเชื่อมต่อพร้อมกันได้สูงสุด 64 Clients ช่วยให้สามารถสร้างระบบทดสอบสำหรับสายการผลิตขนาดใหญ่ เช่น การทดสอบอุปกรณ์ออปติคัล โมดูลออปติคัล และส่วนประกอบไฟเบอร์ออปติก ได้อย่างมีประสิทธิภาพ

การควบคุมผ่านหน้าจอสัมผัสความละเอียดสูง

แพลตฟอร์มรุ่น 9951A มาพร้อมหน้าจอสัมผัสความละเอียดสูงขนาด 4.3 นิ้ว พร้อมส่วนติดต่อผู้ใช้งาน (User Interface) ที่ออกแบบมาให้ใช้งานง่าย สะดวก และมีประสิทธิภาพ ช่วยเพิ่มความรวดเร็วในการตั้งค่าและควบคุมระบบ

การใช้งานทั่วไป

ผลิตภัณฑ์นี้เหมาะสำหรับงานวิจัยและพัฒนา (R&D) การผลิต และการทดสอบอุปกรณ์ออปโตอิเล็กทรอนิกส์หลากหลายประเภท ได้แก่ อุปกรณ์ออปติคัลแบบพาสซีฟ (Optical Passive Devices) อุปกรณ์ออปติคัลแบบแอคทีฟ (Optical Active Devices) โมดูลออปติคัล (Optical Modules) ส่วนประกอบไฟเบอร์ออปติก (Optical Components) ตัวอย่างการใช้งาน เช่น การสร้างระบบทดสอบในสายการผลิตโมดูลออปติคัล โดยเลือกติดตั้งโมดูลต่าง ๆ ตามความต้องการ เช่น โมดูลลดทอนกำลังแสง (Optical Attenuator) โมดูลวัดกำลังแสง (Optical Power Meter) มดูลสวิตช์ออปติก (Optical Switch) เมื่อใช้งานร่วมกับฟังก์ชันควบคุมระยะไกลและการรองรับผู้ใช้งานหลายรายพร้อมกัน จะสามารถสร้างสายการทดสอบโมดูลออปติคัลได้หลายสายภายในระบบเดียว ช่วยประหยัดพื้นที่ เพิ่มประสิทธิภาพการใช้งานอุปกรณ์ และรองรับการตรวจสอบข้อมูลการทดสอบจากระยะไกล ซึ่งเหมาะสำหรับสายการผลิตอัจฉริยะ (Smart Manufacturing) และระบบทดสอบอัตโนมัติในภาคอุตสาหกรรมยุคใหม่.

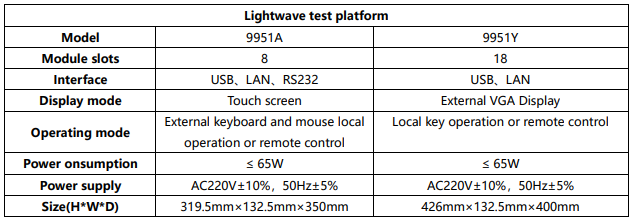

ข้อมูลจำเพาะทางเทคนิค

Note: 1. The wavelength can be customized. Environmental adaptability: working temperature is 0℃～+40℃; storage temperature is -20℃～+70℃; relative humidity is 5%～95%. All the above indicators are tested at 23±5℃, below 60%RH

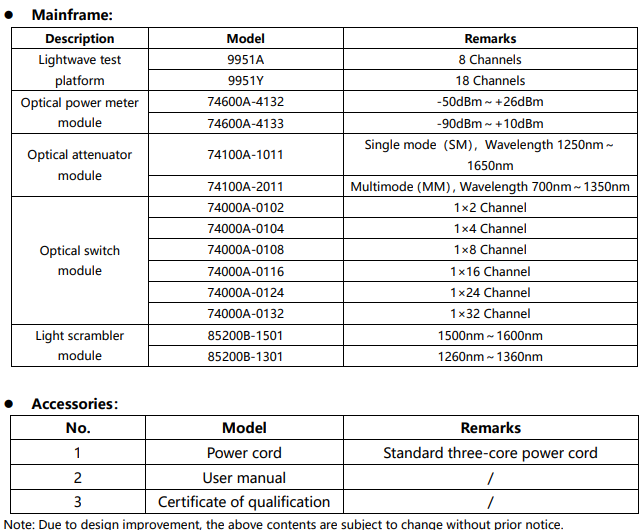

ข้อมูลการสั่งซื้อ

Download file
