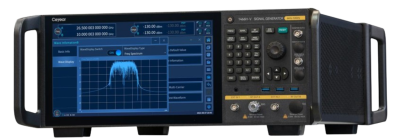

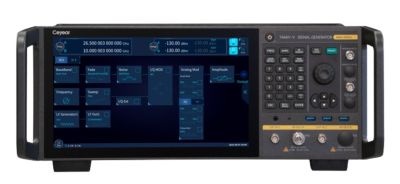

1466-V เครื่องกำเนิดสัญญาณเวกเตอร์

 ภาพรวมผลิตภัณฑ์

Ceyear 1466-V เครื่องกำเนิดสัญญาณเวกเตอร์ ถูกพัฒนาขึ้นเพื่อตอบสนองความต้องการด้านการทดสอบที่หลากหลาย ด้วยสมรรถนะและฟังก์ชันระดับสูง โดยโดดเด่นเป็นพิเศษในด้านความถี่ที่สูงขึ้น แบนด์วิดท์ที่กว้างขึ้น ความบริสุทธิ์ของสเปกตรัมสัญญาณที่สูงขึ้น กำลังขาออกที่มากขึ้น ค่า EVM ที่ดียิ่งขึ้น และการใช้งานแบบหลายช่องสัญญาณที่ซิงโครไนซ์กันอย่างแม่นยำสูง นอกจากนี้ ยังมีฟังก์ชันในตัวที่ครบครัน เช่น การมอดูเลชันแบบอนาล็อก การมอดูเลชันแบบดิจิทัล การจำลองสภาวะเฟดดิ้ง (Fading Simulation) และสัญญาณรบกวนแบบ AWGN ซึ่งช่วยเพิ่มความสะดวกและประสิทธิภาพในการทดสอบประจำวัน

เมื่อทำงานร่วมกับซอฟต์แวร์จำลองสัญญาณหลายสถานการณ์ สามารถสร้างสัญญาณรูปแบบซับซ้อนสำหรับการทดสอบทั่วไปในสถานการณ์ที่แตกต่างกัน เช่น งานด้านการสื่อสารไร้สาย ระบบเรดาร์ และระบบนำร่อง การออกแบบส่วนติดต่อผู้ใช้ที่เป็นมิตรต่อการใช้งาน ประกอบด้วยการควบคุมแบบกราฟิกที่มีคำแนะนำ การควบคุมระยะไกลผ่านเว็บเบราว์เซอร์ การเชื่อมต่อและตรวจจับเครื่องวัดกำลังอัตโนมัติ การบันทึกคำสั่ง SCPI รวมถึงความสามารถในการปรับแต่งอินเทอร์เฟซผู้ใช้ ช่วยให้การดำเนินงานทดสอบรวดเร็วและมีประสิทธิภาพมากยิ่งขึ้น เครื่องกำเนิดสัญญาณเวกเตอร์ Ceyear 1466-V จึงเป็นตัวเลือกที่เหมาะสมสำหรับงานทดสอบมาตรฐานสูง ทั้งในระดับชิ้นส่วน โมดูล เครื่อง และระบบครบวงจร

คุณสมบัติ

สเปกตรัมที่มีความบริสุทธิ์ยอดเยี่ยม ช่วยให้งานทดสอบเทคโนโลยีล้ำสมัยทำได้ง่ายยิ่งขึ้น

เครื่องกำเนิดสัญญาณเวกเตอร์ Ceyear 1466-V รองรับสัญญาณขาออกที่มีความบริสุทธิ์ของสเปกตรัมสูง ให้ค่า SSB phase noise เท่ากับ -145 dBc/Hz ที่ออฟเซต 10 kHz บนคลื่นพาห์ 1 GHz และ -132 dBc/Hz ที่ออฟเซต 10 kHz บนคลื่นพาห์ 10 GHz พร้อมค่า Wideband noise floor -161 dBc/Hz ที่ออฟเซต 30 MHz บนคลื่นพาห์ 20 GHz มีสัญญาณสเปอร์ต่ำกว่า -80 dBc ที่คลื่นพาห์ 10 GHz และฮาร์มอนิกต่ำกว่า -55 dBc โดยความบริสุทธิ์ของสัญญาณที่สูงนี้ช่วยให้คุณไม่ต้องกังวลกับสัญญาณรบกวนขณะทดสอบอุปกรณ์ไมโครเวฟ มิลลิเมตรเวฟ ระบบต่าง ๆ และการทดสอบแบบ OTA.

ช่วงไดนามิกกว้างและกำลังขาออกความแม่นยำสูง

เครื่องกำเนิดสัญญาณเวกเตอร์ Ceyear 1466-V ให้กำลังขาออกสูงสุด (ค่าทั่วไป) ดังนี้: +27 dBm ที่ 5 GHz, +24 dBm ที่ 20 GHz, +25 dBm ที่ 30 GHz และ +22 dBm ที่ 60 GHz สามารถตั้งค่ากำลังขาออกต่ำสุดได้ถึง -150 dBm ทำให้มีช่วงไดนามิกของกำลังขาออกกว้างถึง 170 dB อีกทั้งยังมีค่าความแม่นยำของกำลังที่ยอดเยี่ยม โดยมีความคลาดเคลื่อนน้อยกว่า 0.5 dB สำหรับความถี่ต่ำกว่า 20 GHz (ค่าทั่วไป)

แบนด์วิดท์มอดูเลชัน RF สูงสุด 2GHz

เครื่องกำเนิดสัญญาณเวกเตอร์ Ceyear 1466-V รองรับแบนด์วิดท์มอดูเลชัน RF สูงสุด 2GHz โดยสามารถเลือกใช้งานแบนด์วิดท์ได้อย่างยืดหยุ่นที่ 500MHz, 1GHz หรือ 2GHz ตามลักษณะการใช้งานในแต่ละสถานการณ์ เมื่อใช้งานร่วมกับสัญญาณเบสแบนด์บรอดแบนด์จากภายนอก แบนด์วิดท์มอดูเลชัน RF สามารถขยายได้สูงสุดถึง 5GHz ไม่ว่าจะเป็นการสื่อสาร 5G ในปัจจุบัน หรือ 6G ในอนาคต สมรรถนะด้านแบนด์วิดท์มอดูเลชันที่เหนือกว่านี้สามารถรองรับความท้าทายในการทดสอบได้อย่างง่ายดาย

ความแม่นยำการมอดูเลชันเวกเตอร์ยอดเยี่ยม

เครื่องกำเนิดสัญญาณเวกเตอร์ Ceyear 1466-V ให้ความแม่นยำในการมอดูเลชันเวกเตอร์ที่โดดเด่น โดยมีค่า EVM ของการมอดูเลชันแบบ QPSK วัดได้เพียง 0.4% ที่คลื่นพาห์ 2GHz และมีค่า ACPR ของ 5G NR (ค่าทั่วไป) ต่ำกว่า -55 dBc ที่คลื่นพาห์ 2GHz และต่ำกว่า -45 dBc ที่คลื่นพาห์ 42.5GHz จึงสามารถรองรับงานประเมินสมรรถนะในการวิจัยและพัฒนาอุปกรณ์สื่อสาร รวมถึงการทดสอบประสิทธิภาพในสายการผลิตได้อย่างมีประสิทธิภาพ

การต่อพ่วงหลายเครื่องสำหรับการกระตุ้นสัญญาณอ้างอิงเฟสหลายแหล่ง

รองรับการเชื่อมต่อแบบต่อพ่วงหลายเครื่อง (Multi-machine cascade) เพื่อมอบโซลูชันสำหรับการทดสอบระบบ MIMO, การทำบีมฟอร์มมิง (Beamforming) และการทดสอบความหลากหลายของสัญญาณ (Signal diversity) ได้อย่างครบถ้วน

รองรับการมอดูเลชันแบบอนาล็อกครบรูปแบบ

รองรับการมอดูเลชันแบบแอมพลิจูด (AM), ความถี่ (FM), เฟส (PM) และพัลส์ (Pulse Modulation) อย่างครบถ้วน อีกทั้งยังมีฟังก์ชันพัลส์ที่ซับซ้อน เช่น ดับเบิลพัลส์ (Double Pulse), พัลส์เทรน (Pulse Train), การแกว่งค่า PRF (PRF Jittering), การสลับค่า PRF (PRF Staggering) และการเลื่อนค่า PRF (PRF Sliding) เพื่อรองรับงานทดสอบที่ต้องการรูปแบบสัญญาณขั้นสูง

รองรับรูปแบบการมอดูเลชันดิจิทัลมาตรฐานครบถ้วน

สามารถสร้างสัญญาณมอดูเลชันดิจิทัลมาตรฐานได้มากกว่า 30 รูปแบบ เช่น PSK, FSK, QAM และ APSK ครอบคลุมย่านความถี่สำคัญทั้งหมดและรูปแบบการมอดูเลชันที่ใช้ในระบบสื่อสารดิจิทัลอย่างครบถ้วน รองรับทั้งงานวิจัย พัฒนา และการทดสอบระบบสื่อสารสมัยใหม่

การเล่นกลับสัญญาณแบบ Arbitrary Waveform

รองรับฟังก์ชันเล่นกลับข้อมูลสัญญาณแบบ Arbitrary Waveform ที่ผู้ใช้กำหนดเองได้ พร้อมรองรับอัตราการสุ่มสัญญาณ (Sampling Rate) แบบปรับเปลี่ยนได้ตามต้องการ อีกทั้งยังมีฟังก์ชันแสดงตัวอย่างสัญญาณเบสแบนด์ (Baseband Preview) ที่สะดวกต่อการตรวจสอบความถูกต้องของข้อมูลได้ทันที ทั้งในโดเมนเวลา (Time Domain) และโดเมนความถี่ (Frequency Domain)

การสร้างสัญญาณแบบหลายพาหะ

รองรับการสร้างสัญญาณแบบหลายโทนต่อเนื่อง (Continuous Wave Multi-tone) และฟังก์ชันมอดูเลชันแบบหลายพาหะที่ซับซ้อน (Complex Multi-carrier Modulation) ช่วยให้การจำลองและสร้างสภาพแวดล้อมสัญญาณที่มีความซับซ้อนทำได้ง่ายและมีประสิทธิภาพมากยิ่งขึ้น

รองรับการเพิ่มสัญญาณรบกวนหลายรูปแบบ

รองรับฟังก์ชันการเพิ่มสัญญาณรบกวนหลากหลายประเภท ได้แก่ สัญญาณรบกวนบริสุทธิ์ (Pure Noise), สัญญาณรบกวนแบบเกาส์เซียนเชิงบวก (Additive Gaussian Noise) และสัญญาณรบกวนแบบคลื่นต่อเนื่อง (Continuous Wave Interference) รวมถึงรูปแบบการเพิ่มสัญญาณรบกวนอื่น ๆ เพื่อรองรับการจำลองสภาพแวดล้อมสัญญาณที่สมจริงและซับซ้อนในการทดสอบ

การมอดูเลชันภายในพัลส์

รองรับการมอดูเลชันภายในพัลส์หลายรูปแบบ เช่น การมอดูเลชันความถี่เชิงเส้น (Linear Frequency Modulation: LFM), รหัส Barker (Barker Code) และรหัสมอดูเลชันเฟส (Phase Modulation Code) เป็นต้น ช่วยให้สามารถสร้างสัญญาณเรดาร์หรือสัญญาณทดสอบที่มีโครงสร้างซับซ้อนได้อย่างยืดหยุ่นและแม่นยำ

การจำลองสภาวะเฟดดิงแบบเรียลไทม์

รองรับการจำลองเฟดดิงได้สูงสุด 20 เส้นทาง (Fading Paths) พร้อมรองรับรูปแบบเฟดดิงหลากหลายประเภท เช่น Pure Doppler, Rayleigh, Rice, Rayleigh + Lognormal เป็นต้น อีกทั้งยังรองรับโหมดฉากเฟดดิงที่ตั้งค่าล่วงหน้า (Preset Fading Scene Modes) และสามารถจำลองแบบจำลองช่องสัญญาณเฟดดิงตามที่กำหนดโดย 3GPP ได้อย่างครบถ้วน เหมาะสำหรับการทดสอบระบบสื่อสารไร้สายที่ต้องการสภาพแวดล้อมช่องสัญญาณเสมือนจริง

การจำลองสัญญาณสื่อสารเคลื่อนที่

สำหรับงานพัฒนาและการผลิตสถานีฐานหรืออุปกรณ์ปลายทางระบบสื่อสารเคลื่อนที่ รวมถึงการทดสอบความสอดคล้องด้านคลื่นความถี่วิทยุ (RF Conformance Test) ที่จำเป็นต่อการรับรองและอนุมัติการเข้าใช้งานเครือข่าย อุปกรณ์ Ceyear 1466-V รองรับสัญญาณตามมาตรฐานโปรโตคอลผ่าน TestModel/FRC ที่ฝังมากกว่า 600 รูปแบบ รวมถึงการจำลอง 5G NR แบบกดครั้งเดียว (One-click Simulation) นอกจากนี้ เมื่อใช้งานร่วมกับซอฟต์แวร์จำลองสัญญาณสื่อสารเคลื่อนที่ ยังสามารถแก้ไข ปรับแต่ง และจำลองสัญญาณโปรโตคอลการสื่อสารได้อย่างยืดหยุ่น รองรับทั้งงานวิจัย พัฒนา และการทดสอบในสายการผลิตได้อย่างครบถ้วน

การจำลองสัญญาณ WLAN (WLAN Signal Simulation)

สำหรับงานพัฒนา การผลิต และการทดสอบอุปกรณ์สื่อสารไร้สาย รองรับการจำลองสัญญาณตามมาตรฐาน IEEE 802.11 a/b/g/n/ac/ax โดยสามารถสร้างสัญญาณรูปแบบ PPDU, MPDU, A-MPDU และรูปแบบอื่น ๆ ได้อย่างครบถ้วน นอกจากนี้ ยังรองรับการจำลองสัญญาณแบบบล็อก (Block Signal Simulation) ที่ประกอบด้วยเฟรมทางกายภาพ (Physical Frames) หลายชุด ซึ่งแต่ละ PPDU สามารถกำหนดรูปแบบการมอดูเลชันและการเข้ารหัส (Modulation and Coding Scheme) ที่แตกต่างกันได้ เหมาะสำหรับการทดสอบสมรรถนะอุปกรณ์ในสภาวะการทำงานที่หลากหลายและซับซ้อน

ระบบโต้ตอบแบบกราฟิกผ่านหน้าจอสัมผัส

มาพร้อมหน้าจอสัมผัสความละเอียดสูงขนาด 11.6 นิ้ว แสดงพารามิเตอร์หลักและข้อมูลสถานะของเครื่องมือได้อย่างชัดเจน อีกทั้งมีอินเทอร์เฟซแผนผังการไหลของสัญญาณ (Signal Flow Diagram) ช่วยแนะนำการตั้งค่า ทำให้การแสดงผลเข้าใจง่ายมากยิ่งขึ้น และการโต้ตอบกับเครื่องมือเป็นไปอย่างสะดวกและเป็นมิตรต่อผู้ใช้งาน

อินเทอร์เฟซควบคุมที่ปรับแต่งได้อย่างยืดหยุ่น

รองรับการกำหนดเมนูได้เองตามความต้องการของผู้ใช้ สามารถออกแบบอินเทอร์เฟซควบคุมเฉพาะบุคคลให้เหมาะกับพฤติกรรมและรูปแบบการทดสอบของแต่ละคน ช่วยให้สามารถใช้งานหลายฟังก์ชันได้ภายในหน้าต่างเดียว ลดความยุ่งยากจากเมนูที่ซับซ้อนหลายชั้น และหลีกเลี่ยงการค้นหาคำสั่งซ้ำ ๆ ทำให้การทำงานรวดเร็วและมีประสิทธิภาพมากยิ่งขึ้น

รองรับการควบคุมผ่านไคลเอนต์ข้ามแพลตฟอร์ม

รองรับการควบคุมผ่านไคลเอนต์แบบข้ามแพลตฟอร์ม และการเข้าถึงผ่านเว็บเบราว์เซอร์ สามารถเชื่อมต่อไคลเอนต์หลายเครื่องพร้อมกันได้ โดยสถานะการทำงานของเครื่องมือจะแสดงผลและอัปเดตแบบซิงโครไนซ์ นอกจากนี้ ยังรองรับการควบคุมผ่านเว็บเบราว์เซอร์บนอุปกรณ์พกพา ช่วยให้สามารถเข้าถึงและจัดการเครื่องมือได้อย่างสะดวกทุกที่ทุกเวลา
