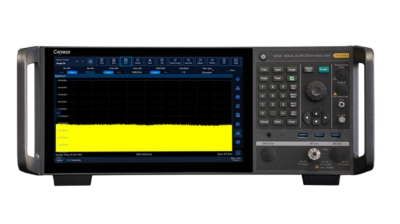

เครื่องวิเคราะห์สัญญาณและสเปกตรัม ซีรีส์ 4052

ภาพรวมผลิตภัณฑ์

เครื่องวิเคราะห์สัญญาณ/สเปกตรัม ซีรีส์ 4052 ของ Ceyear เป็นเครื่องวิเคราะห์สัญญาณระดับกลางรุ่นใหม่ที่เปิดตัวโดย Ceyear Technologies โดยมีประสิทธิภาพการทดสอบยอดเยี่ยมในด้านไดนามิกเรนจ์ สัญญาณรบกวนเฟส ความแม่นยำของแอมพลิจูด และความเร็วในการวัด พร้อมฟังก์ชันทดสอบที่หลากหลาย เช่น การวิเคราะห์สเปกตรัม การวิเคราะห์ I/Q การวิเคราะห์สเปกตรัมแบบเรียลไทม์ การวิเคราะห์ทรานเชียนต์ การวิเคราะห์สัญญาณเวกเตอร์ การวิเคราะห์สัญญาณพัลส์ และการวิเคราะห์เสียงในฐานะเครื่องวิเคราะห์สัญญาณและสเปกตรัมอเนกประสงค์ ซีรีส์ 4052 มีความสามารถในการขยายระบบที่ดี สามารถสร้างระบบทดสอบหรือพัฒนาต่อยอดผ่านอินเทอร์เฟซเอาต์พุตดิจิทัลและแอนะล็อกที่หลากหลาย ด้วยการผสานสมรรถนะที่เหนือชั้นและการใช้งานที่ยืดหยุ่นอย่างลงตัว จึงสามารถตอบสนองความต้องการทดสอบสำหรับการผลิตสัญญาณและอุปกรณ์อย่างรวดเร็วในงานด้านการสื่อสารไร้สาย อิเล็กทรอนิกส์ยานยนต์ ดาวเทียมวงโคจรต่ำ อินเทอร์เน็ตของสรรพสิ่ง อากาศยานและการป้องกันประเทศ เป็นต้น

คุณสมบัติ

สมรรถนะและคุณลักษณะของสเปกตรัมระดับชั้นนำ

Ceyear 4052 มีประสิทธิภาพการทดสอบยอดเยี่ยม ทั้งในด้านไดนามิกเรนจ์ สัญญาณรบกวนเฟส ความแม่นยำของแอมพลิจูด และความเร็วในการทดสอบสูง

• ครอบคลุมช่วงความถี่กว้างพิเศษ
  ช่วงความถี่การวัดตั้งแต่ 2 Hz ถึง 50 GHz มีตัวเลือกช่วงความถี่ 8 แบบ รองรับความต้องการทดสอบตั้งแต่ย่านความถี่ต่ำจนถึงย่านมิลลิเมตรเวฟ
• คุณสมบัติ DANL ที่โดดเด่น
  ระดับสัญญาณรบกวนเฉลี่ยที่แสดงผล (DANL) ที่ 1 GHz เท่ากับ -154 dBm/Hz เมื่อกำหนดค่าพรีแอมป์สามารถลดลงได้ถึง -165 dBm/Hz และเมื่อเปิดฟังก์ชันตัดสัญญาณรบกวนสามารถลดลงได้ถึง -172 dBm/Hz
• ประสิทธิภาพสัญญาณรบกวนเฟสยอดเยี่ยม
  ด้วยประสิทธิภาพสัญญาณรบกวนเฟสที่โดดเด่น สามารถตอบสนองความต้องการระดับสูงในการวัดสัญญาณสื่อสาร ภายใต้เงื่อนไขความถี่พาหะ 1 GHz และออฟเซ็ตความถี่ 10 kHz ค่ารบกวนเฟสดีกว่า -122 dBc/Hz
• ความคลาดเคลื่อนของการวัดแอมพลิจูดความแม่นยำสูง
  มีความแม่นยำในการวัดแอมพลิจูดที่ยอดเยี่ยม โดยในช่วงความถี่ต่ำกว่า 8 GHz ความแม่นยำของการวัดระดับสัญญาณดีกว่า ±0.5 dB

แบนด์วิดท์การวิเคราะห์ 1.2 GHz

Ceyear 4052 มีแบนด์วิดท์การวิเคราะห์แบบทันทีสูงสุด 1.2 GHz และมีตัวเลือกตั้งแต่ 10 MHz (มาตรฐาน) ถึง 1.2 GHz (ออปชัน) เพื่อตอบสนองความต้องการใช้งานในสถานการณ์การทดสอบที่แตกต่างกัน

• ตัวเลือกการตั้งค่าแบนด์วิดท์ที่หลากหลาย
  มีตัวเลือกการกำหนดค่าแบนด์วิดท์ทั้งหมด 6 ระดับ ได้แก่
  10 MHz / 40 MHz / 200 MHz / 400 MHz / 600 MHz / 1.2 GHz
  รองรับการปรับตั้งค่าที่ยืดหยุ่นสำหรับงานทดสอบต่าง ๆ เช่น 5G NR และ WLAN

• ช่วงไดนามิกปราศจากสัญญาณรบกวน (Spurious Free Dynamic Range) ที่ยอดเยี่ยม
  ช่วงไดนามิกปราศจากสัญญาณรบกวนที่แบนด์วิดท์การวิเคราะห์ 200 MHz เท่ากับ -75 dBc และที่แบนด์วิดท์การวิเคราะห์ 1.2 GHz เท่ากับ -65 dBc

●  รองรับช่วงความถี่แบบโคแอกเชียล: 2 Hz ถึง 50 GHz

●  แบนด์วิดท์การวิเคราะห์สูงสุด 1.2 GHz พร้อมตัวเลือกแบนด์วิดท์ตั้งแต่ 10 MHz ถึง 1.2 GHz

●  ประสิทธิภาพสัญญาณรบกวนเฟสยอดเยี่ยม: -122 dBc/Hz ที่ความถี่พาหะ 1 GHz @ ออฟเซ็ต 10 kHz

●  อินเทอร์เฟซเครือข่าย 10 กิกะบิต

●  รองรับการบันทึกและเล่นกลับแบบเรียลไทม์เต็มแบนด์วิดท์

●  ฟังก์ชันวิเคราะห์สัญญาณสื่อสารเคลื่อนที่และสัญญาณดาวเทียมที่ทรงพลัง
