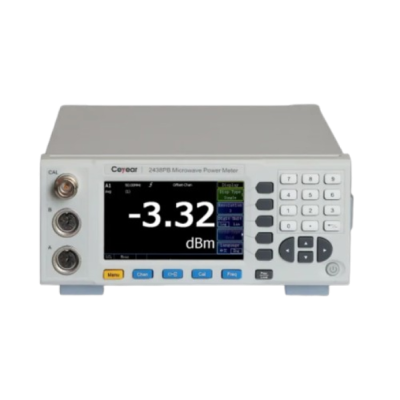

เครื่องวัดกำลังไมโครเวฟ รุ่น 2438 ซีรีส์
SKU : 2438 Series Microwave Power Meter
ภาพรวมผลิตภัณฑ์
เครื่องวัดกำลังไมโครเวฟรุ่น 2438 ซีรีส์ ประกอบด้วยตัวเครื่องหลักและเซนเซอร์วัดกำลังไมโครเวฟหลายรุ่น ในการออกแบบได้ใช้ตัวตรวจจับไดโอดแบบแบนด์วิดท์กว้าง เทคโนโลยีประมวลผลสัญญาณดิจิทัล และเทคโนโลยีการชดเชยการสอบเทียบแบบหลายมิติ ทำให้เครื่องมีช่วงความถี่กว้าง ช่วงไดนามิกกว้าง ความแม่นยำสูง และสามารถวัดและวิเคราะห์ได้อย่างรวดเร็ว อีกทั้งรองรับเซนเซอร์หลายรุ่นและใช้งานได้สะดวก อุปกรณ์นี้ใช้สำหรับการวัดและสอบเทียบกำลังเฉลี่ย (Average Power), กำลังพีก (Peak Power) และกำลังซองพัลส์ (Pulse Envelope Power) ของสัญญาณไมโครเวฟเป็นหลัก เป็นเครื่องมือวัดที่สำคัญสำหรับงานวิจัยและพัฒนา (R&D) การผลิต การตรวจรับ และการบำรุงรักษาในงานสื่อสารและสาขาอื่น ๆ
คุณสมบัติ
● โหมดการวัดหลายรูปแบบ
รองรับการวัดแบบคลื่นต่อเนื่อง (CW), การวัดกำลังพีก (Peak) และการวัดเชิงสถิติแบบ CCDF
เซนเซอร์วัดกำลังแบบ CW รองรับความถี่สูงสุดถึง 500 GHz
ช่วงไดนามิกสูงสุด 90 dB
เมื่อเชื่อมต่อเซนเซอร์วัดกำลังพีก เครื่องจะทำงานเป็นเครื่องวัดกำลังพีกประสิทธิภาพสูง สามารถวัดและวิเคราะห์พารามิเตอร์ด้านแอมพลิจูดและโดเมนเวลา ของสัญญาณมอดูเลตแบบพัลส์ในช่วงความถี่ 50 MHz ~ 67 GHz ได้
ฟังก์ชันชดเชยการตอบสนองความถี่สำหรับการวัดกำลังสูง
ฟังก์ชันนี้มีประโยชน์อย่างมากเมื่อใช้งานคัปเปลอร์กำลังสูง (High-power directional coupler) หรือแอตเทนูเอเตอร์กำลังสูง (High-power attenuator) สำหรับการวัดสัญญาณความถี่สูง หลังจากเปิดใช้งานฟังก์ชันชดเชยการตอบสนองความถี่ เครื่องวัดกำลังจะตั้งค่าปัจจัยการสอบเทียบ (Calibration Factor) โดยอัตโนมัติตามข้อมูลการสอบเทียบของเซนเซอร์และข้อมูลการชดเชยการตอบสนองความถี่ ระหว่างกระบวนการสอบเทียบอัตโนมัติและการวัดกำลัง พร้อมทั้งปรับแก้ผลการวัดเพื่อให้มั่นใจในความแม่นยำของการวัด
บันทึกและเรียกคืนข้อมูลการตั้งค่า
เพื่อลดขั้นตอนการตั้งค่าซ้ำ ผู้ใช้สามารถบันทึกข้อมูลการตั้งค่าของเครื่องหลักได้สูงสุด 10 ชุด พารามิเตอร์เหล่านี้จะถูกจัดเก็บไว้ในระบบ และสามารถเรียกใช้งานได้อย่างสะดวกเมื่อต้องทำการวัดในลักษณะเดียวกัน
การใช้งานทั่วไป
● ในโหมด CW เครื่องทำหน้าที่เป็นเครื่องวัดกำลังไมโครเวฟแบบอเนกประสงค์
ในโหมดการวัดกำลังพีก โดยการตั้งค่า Time Base เครื่องสามารถวัดและวิเคราะห์พารามิเตอร์ของซองสัญญาณพัลส์ของสัญญาณไมโครเวฟ/มิลลิเมตรเวฟได้มากกว่า 10 รายการโดยอัตโนมัติ เช่น กำลังพีก กำลังพัลส์ กำลังเฉลี่ย ค่าโอเวอร์ชูต เวลาไต่ระดับ เวลาตก แอมพลิจูดด้านบน แอมพลิจูดด้านล่าง ความกว้างพัลส์ คาบพัลส์ ดิวตี้ไซเคิล ช่วงเวลาปิด ความถี่การเกิดซ้ำของพัลส์ เป็นต้น
ข้อมูลจำเพาะ
ข้อมูลจำเพาะทางเทคนิค
ตัวเครื่องหลัก
| รุ่น | 2438PA/PB | 2438CA/CB |
| จำนวนช่องสัญญาณ | Single/Double | Single/Double |
| ช่วงความถี่ | 9kHz～500GHz | 9kHz～500GHz |
| ช่วงกำลังพัลส์ | -40dBm～ +20dBm | —— |
| ช่วงกำลังแบบคลื่นต่อเนื่อง (CW) | -70dBm～ +50dBm | -70dBm～ +50dBm |
| ความละเอียดการแสดงผลสูงสุด | Log：0.001dB Line：0.0001 | Log：0.001dB Line：0.0001 |
| ช่วงการชดเชยสัมพัทธ์ | ±100.00dB | ±100.00dBRise time |
| เวลาไต่ระดับ | ≤13ns | —— |
| แบนด์วิดท์วิดีโอ | ≥30MHz | —— |
| อัตราการเกิดซ้ำของพัลส์สูงสุด | 10MHz | —— |
| ความกว้างพัลส์ต่ำสุด | 50ns | —— |
| ช่วงฐานเวลา | 2ns/div～3600s/div | —— |
| ช่วงระดับทริกเกอร์ภายใน | -20dBm～ +20dBm | —— |
| ความถี่แหล่งกำเนิดสัญญาณสอบเทียบ | 50MHz±1MHz | 50MHz±1MHz |
| กำลังของแหล่งสัญญาณสอบเทียบ | 1.000mW（1±1.0%） | 1.000mW（1±1.0%） |
| ประเภทขั้วต่อ | Type-N（f） | Type-N（f） |
| ค่าความไม่แน่นอนของเครื่องวัด | ±1.0% | ±1.0% |
| จอแสดงผล | 4.3 inch colorful LCD | 4.3 inch colorful LCD |
| ความต้องการพลังงานไฟฟ้า | 90～240VAC， 50/60Hz，50Watts Max. | 90～240VAC，50/60Hz，50Watts Max. |
| ขนาด (กว้าง × สูง × ลึก) | 220 mm * 89 mm * 340 mm | 220 mm * 89 mm * 340 mm |
น้ำหนัก | ≤5kg | ≤5kg |
| อุณหภูมิขณะใช้งาน / ขณะจัดเก็บ | 0℃～50℃/-40℃～+70℃ | 0℃～50℃/-40℃～+70℃ |
เซนเซอร์วัดกำลังแบบคลื่นต่อเนื่อง (CW)
| 71710A CW Power Sensor | ช่วงความถี่ | 9kHz～12GHz | |
| ช่วงกำลังสัญญาณ | -60dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 100kHz～12GHz | 1.20 | |
| ค่าความไม่แน่นอนของค่าปัจจัยการสอบเทียบ | 9kHz～12GHz | ±4.0% | |
| ประเภทขั้วต่อ | Type-N（m） | ||
| 71710D CW Power Sensor | ช่วงความถี่ | 10MHz～18GHz | |
| ช่วงกำลังสัญญาณ | -70dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 10MHz～ 50MHz 2GHz 12.4GHz 18GHz | 1.35 1.15 1.20 1.26 | |
| ค่าความไม่แน่นอนของค่าปัจจัยการสอบเทียบ | 10MHz～18GHz | ±4.5% | |
| ประเภทขั้วต่อ | Type-N（m） | ||
| 71710E CW Power Sensor | ช่วงความถี่ | 50MHz～26.5GHz | |
| ช่วงกำลังสัญญาณ | -70dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 50MHz～ 2GHz 12.4GHz 18GHz 26.5GHz | 1.15 1.20 1.26 1.35 | |
| ค่าความไม่แน่นอนของค่าปัจจัยการสอบเทียบ | 50MHz～ 18GHz 26.5GHz | ±4.5% ±5.9% | |
| ประเภทขั้วต่อ | 3.5mm（m） | ||
| 71710F CW Power Sensor | ช่วงความถี่ | 50MHz～40GHz | |
| ช่วงกำลังสัญญาณ | -70dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 50MHz～ 2GHz 12.4GHz 18GHz 26.5GHz 40GHz | 1.15 1.20 1.26 1.35 1.50 | |
| ค่าความไม่แน่นอนของค่าปัจจัยการสอบเทียบ | 50MHz～ 18GHz 26.5GHz 40GHz | ±4.5% ±5.9% ±6.9% | |
| ประเภทขั้วต่อ | 2.4mm（m） | ||
| 71710L CW Power Sensor | ช่วงความถี่ | 50MHz～67GHz | |
| ช่วงกำลังสัญญาณ | -70dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 50MHz～2GHz 2GHz～12.4GHz | 1.15 1.20 1.26 1.35 1.50 1.78 | |
| ค่าความไม่แน่นอนของค่าปัจจัยการสอบเทียบ | 50MHz～18GHz | ±4.5% ±5.9% ±6.9% ±7.9% | |
| ประเภทขั้วต่อ | 1.85mm（m） | ||
| 71716Milimeter-wavepower sensor | ช่วงความถี่ | 50GHz～75GHz | |
| ช่วงกำลังสัญญาณ | -30dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 1.35 | ||
| ประเภทขั้วต่อ | Standard square wave-guide | ||
| 71717Milimeter-wavepower sensor | ช่วงความถี่ | 75GHz～110GHz | |
| ช่วงกำลังสัญญาณ | -30dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 1.35 | ||
| ประเภทขั้วต่อ | Standard square wave-guide | ||
| 71718Milimeter-wavepower sensor | ช่วงความถี่ | 110GHz～170GHz | |
| ช่วงกำลังสัญญาณ | -30dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 1.45 | ||
| ประเภทขั้วต่อ | Standard square wave-guide | ||
| 87106AMilimeter-wavepower sensor | ช่วงความถี่ | 170GHz～220GHz | |
| ช่วงกำลังสัญญาณ | -30dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 1.5 | ||
| ประเภทขั้วต่อ | Standard square wave-guide | ||
| 87106BMilimeter-wavepower sensor | ช่วงความถี่ | 220GHz～325GHz | |
| ช่วงกำลังสัญญาณ | -30dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 1.5 | ||
| ประเภทขั้วต่อ | Standard square wave-guide | ||
| 87108B Milimeter-wave power sensor | ช่วงความถี่ | 325GHz-500GHz | |
| ช่วงความถี่ ช่วงกำลังสัญญาณ | -30dBm～+20dBm | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 1.8 | ||
| ประเภทขั้วต่อ | Standard square wave-guide | ||
เซนเซอร์วัดกำลังพีก
| 81702DPeakpower sensor | ช่วงความถี่ | 50MHz～18GHz | |
| ช่วงกำลังพัลส์ | -20dBm～+20dBm | ||
| เวลาไต่ระดับ | ≤10ns（frequency carrier ＞500MHz） | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 50MHz～2GHz 2GHz～18GHz | 1.15 1.26 | |
| ค่าความไม่แน่นอนของปัจจัยการสอบเทียบ | 50MHz～18GHz | ±5.0% | |
| ประเภทขั้วต่อ | Type-N（m） | ||
| 81702EPeakpower sensor | ช่วงความถี่ | 500MHz～26.5GHz | |
| ช่วงกำลังพัลส์ | -20dBm～+20dBm | ||
| เวลาไต่ระดับ | ≤10ns | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz | 1.15 1.26 1.35 | |
| ค่าความไม่แน่นอนของปัจจัยการสอบเทียบ | 500MHz～18GHz 18GHz～26.5GHz | ±5.0% ±6.0% | |
| ประเภทขั้วต่อ | 3.5mm（m） | ||
| 81702FPeakpower sensor | ช่วงความถี่ | 500MHz～40GHz | |
| ช่วงกำลังพัลส์ | -20dBm～+20dBm | ||
| เวลาไต่ระดับ | ≤10ns | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 500MHz～2GHz | 1.15 1.26 1.35 1.50 | |
| ค่าความไม่แน่นอนของปัจจัยการสอบเทียบ | 500MHz～18GHz | ±5.0% ±6.0% ±7.5% | |
| ประเภทขั้วต่อ | 2.4mm（m） | ||
| 81702LPeakpower sensor | ช่วงความถี่ | 500MHz～67GHz | |
| ช่วงกำลังพัลส์ | -20dBm～+20dBm | ||
| เวลาไต่ระดับ | ≤10ns | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.26 1.35 1.50 1.78 | |
| ค่าความไม่แน่นอนของปัจจัยการสอบเทียบ | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±5.0% ±6.0% ±7.5% ±8.5% | |
| ประเภทขั้วต่อ | 1.85mm（m） | ||
| 81703DPeakpower sensor | ช่วงความถี่ | 50MHz～18GHz | |
| ช่วงกำลังพัลส์ | -40dBm～+20dBm | ||
| เวลาไต่ระดับ | ≤100ns | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 50MHz～2GHz2GHz～18GHz1.151.26 | ||
| ค่าความไม่แน่นอนของปัจจัยการสอบเทียบ | 50MHz～18GHz±5.0% | ||
| ประเภทขั้วต่อ | Type-N（m） | ||
| 81703EPeakpower sensor | ช่วงความถี่ | 500MHz～26.5GHz | |
| ช่วงกำลังพัลส์ | -40dBm～+20dBm | ||
| เวลาไต่ระดับ | ≤100ns | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz | 1.15 1.26 1.35 | |
| ค่าความไม่แน่นอนของปัจจัยการสอบเทียบ | 500MHz～18GHz 18GHz～26.5GHz | ±5.0% ±6.0% | |
| ประเภทขั้วต่อ | 3.5mm（m） | ||
| 81703FPeakpower sensor | ช่วงความถี่ | 500MHz～40GHz | |
| ช่วงกำลังพัลส์ | -40dBm～+20dBm | ||
| เวลาไต่ระดับ | ≤100ns | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | 1.15 1.26 1.35 1.50 | |
| ค่าความไม่แน่นอนของปัจจัยการสอบเทียบ | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | ±5.0% ±6.0% ±7.5% | |
| ประเภทขั้วต่อ | 2.4mm（m） | ||
| 81703LPeak power sensor | ช่วงความถี่ | 500MHz～67GHz | |
| ช่วงกำลังพัลส์ | -40dBm～+20dBm | ||
| เวลาไต่ระดับ | ≤100ns | ||
| ค่าอัตราส่วนคลื่นนิ่ง (SWR) สูงสุด | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.26 1.35 1.50 1.78 | |
| ค่าความไม่แน่นอนของปัจจัยการสอบเทียบ | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±5.0% ±6.0% ±7.5% ±8.5% | |
| ประเภทขั้วต่อ | 1.85mm（m） | ||
