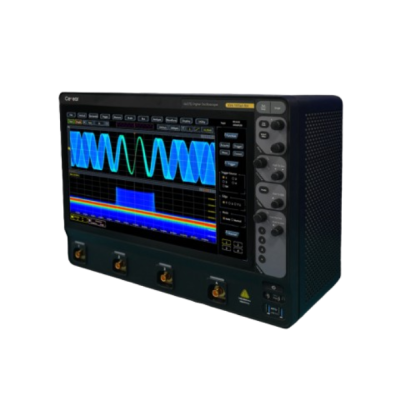

4457 Series เครื่องออสซิลโลสโคปดิจิทัล
SKU : 4457 Series Digital Oscilloscope
ภาพรวมผลิตภัณฑ์
เครื่องออสซิลโลสโคปดิจิทัลรุ่น 4457 Series มีทั้งหมด 4 รุ่นย่อย โดยมีแบนด์วิดท์ตั้งแต่ 1 GHz ถึง 4 GHz อัตราการสุ่มสัญญาณ 10 GSa/s และ 20 GSa/s ความละเอียดแนวตั้ง 8 บิต ความลึกหน่วยความจำ 2 Gpts และอัตราการจับสัญญาณรูปคลื่นสูงสุดถึง 1.2 ล้านรูปคลื่นต่อวินาที เทคโนโลยี Any Acquire ที่เป็นนวัตกรรมใหม่ มอบประสบการณ์การใช้งานออสซิลโลสโคปรูปแบบใหม่ให้แก่ผู้ใช้งาน
คุณสมบัติ
คุณสมบัติหลัก
● เครื่องมือแบบมัลติฟังก์ชันในเครื่องเดียว
รวมออสซิลโลสโคป เครื่องวิเคราะห์ลอจิก เครื่องกำเนิดสัญญาณฟังก์ชัน เครื่องวิเคราะห์บัส เครื่องวิเคราะห์สเปกตรัมแบบเรียลไทม์ และดิจิทัลโวลต์มิเตอร์ไว้ในเครื่องเดียว เพิ่มความสามารถในการทดสอบ ช่วยให้รับมือกับงานหลากหลายรูปแบบได้อย่างง่ายดาย
● เทคโนโลยี Any Acquire
เทคโนโลยีการจับสัญญาณแบบเฉพาะตัว ช่วยให้ได้อัตราการสุ่มสัญญาณที่สูงขึ้น อัตราการจับรูปคลื่นที่เร็วขึ้น การแสดงผลที่โดดเด่น ความลึกหน่วยความจำมากขึ้น การทริกเกอร์ดิจิทัลที่แม่นยำขึ้น และความสามารถในการวิเคราะห์ที่ครอบคลุมยิ่งขึ้น
● ตัวเลือกโพรบหลากหลาย
รองรับโพรบแบบพาสซีฟ โพรบแรงดันสูงแบบปลายเดี่ยว โพรบแรงดันสูงแบบดิฟเฟอเรนเชียล โพรบกระแส และโพรบแบบแอคทีฟ รองรับความต้องการทดสอบที่แตกต่างกันในแต่ละสถานการณ์
● หน้าจอ LCD ความละเอียดสูงแบบทัชสกรีนในตัว
หน้าจอ LCD ความละเอียดสูงขนาด 15.6 นิ้ว ความละเอียดสูงสุด 1920 × 1080 พร้อมหน้าจอสัมผัสแบบคาปาซิทีฟ รองรับการสัมผัสทั้งแบบจุดเดียวและหลายจุด ช่วยให้ควบคุมรูปคลื่นและเมนูได้อย่างรวดเร็ว
● โครงสร้างแบบพกพา พร้อมอินเทอร์เฟซภายนอกครบครัน
โครงสร้างแบบพกพา รองรับการติดตั้งในตู้แร็คมาตรฐาน 8U มีพอร์ตเชื่อมต่อภายนอกหลากหลาย น้ำหนักสูงสุด 15 กิโลกรัม
ด้วยอัตราการจับรูปคลื่นสูงสุดถึง 1.2 ล้านรูปคลื่นต่อวินาที และอัตราการสุ่มสัญญาณ 20 GSa/s จึงสามารถตรวจจับและบันทึกเหตุการณ์ที่เกิดขึ้นเป็นครั้งคราวได้อย่างรวดเร็ว
ออสซิลโลสโคปมีอัตราการจับรูปคลื่นสูงสุด 1.2 ล้านรูปคลื่นต่อวินาที และอัตราการสุ่มสัญญาณ 20 GSa/s ช่วยเพิ่มโอกาสในการตรวจจับสัญญาณผิดปกติ (glitch) และเหตุการณ์ที่เกิดขึ้นไม่บ่อยได้อย่างมาก ทำให้สามารถมองเห็นรายละเอียดของรูปคลื่นได้มากขึ้นในช่วงเวลาการเก็บข้อมูลที่ยาวนานขึ้น
หน่วยความจำลึกสูงสุด 2Gpts ช่วยให้บันทึกสัญญาณได้ยาวนานขึ้น รองรับการจัดเก็บแบบแบ่งส่วน เพื่อจับและจัดเก็บสัญญาณสำคัญได้อย่างมีประสิทธิภาพมากยิ่งขึ้น
หน่วยความจำลึก 2Gpts ช่วยให้ออสซิลโลสโคปยังคงอัตราการสุ่มสัญญาณสูงและอัตราการจับรูปคลื่นที่รวดเร็วได้ แม้อยู่ในโหมดไทม์เบสช้า พร้อมระบบขยายหน้าต่างแบบฮาร์ดแวร์เต็มรูปแบบ สามารถซูมดูรายละเอียดเฉพาะจุดของรูปคลื่นได้ โดยแสดงผลทั้งภาพรวมและรายละเอียดพร้อมกันแบบซิงโครไนซ์
ออสซิลโลสโคปรุ่น 4457 Series มาพร้อมฟังก์ชันหน่วยความจำแบบแบ่งส่วนเป็นมาตรฐาน ช่วยให้ยังคงความเร็วในการตอบสนองและอัตราการรีเฟรชหน้าจอได้รวดเร็ว แม้ทำงานในโหมดหน่วยความจำลึก
การแสดงผลระดับเฉดสีเทา 256 ระดับ และรูปคลื่น 4 โหมดสี มอบประสบการณ์การมองเห็นที่ยอดเยี่ยม
ออสซิลโลสโคปรุ่น 4457 Series ใช้เทคโนโลยีการแสดงผลแบบดิจิทัลฟลูออเรสเซนซ์ 3 มิติ ซึ่งแสดงความน่าจะเป็นของการเกิดเหตุการณ์ผ่านความสว่างหรืออุณหภูมิของสี และมีโหมดสีของรูปคลื่นให้เลือก 4 แบบ ได้แก่ โหมดปกติ โหมดกลับสี โหมดอุณหภูมิสี และโหมดสเปกตรัม ช่วยเพิ่มความสามารถในการสังเกตเหตุการณ์ที่เกิดขึ้นเป็นครั้งคราวได้อย่างชัดเจน
ฟังก์ชันทริกเกอร์หลากหลาย การทริกเกอร์ดิจิทัลที่แม่นยำ และการล็อกเหตุการณ์ได้อย่างถูกต้อง
ออสซิลโลสโคปรุ่น 4457 Series มีชุดฟังก์ชันทริกเกอร์ที่หลากหลาย ได้แก่ ขอบสัญญาณ (Edge), ขอบกระโดด (Edge Jump), เวลาสองขอบ (Dual Edge Time), เหตุการณ์สองขอบ (Dual Edge Event), กลิทช์ (Glitch), ความกว้างพัลส์ (Pulse Width), พัลส์สั้น (Short Pulse), ไทม์เอาต์ (Timeout), แบบรหัส (Code Type), สถานะ (Status), เซ็ตอัพ/โฮลด์ (Setup/Hold), หน้าต่าง (Window), และทริกเกอร์พื้นที่ (Area Trigger หรือ Visual Trigger) เป็นต้น ช่วยให้สามารถล็อกเหตุการณ์ที่สนใจได้อย่างรวดเร็วแม้ในข้อมูลการสุ่มสัญญาณที่ซับซ้อน
รุ่น 4457 Series ใช้เทคโนโลยีทริกเกอร์ดิจิทัลความแม่นยำสูง โดยวัดจุดทริกเกอร์จากตัวอย่างสัญญาณที่ ADC เก็บมาโดยตรง สามารถลดผลกระทบจากสัญญาณรบกวน ล็อกเหตุการณ์ได้อย่างรวดเร็ว และเป็นพื้นฐานสำหรับการแสดงผลและการวิเคราะห์สัญญาณที่แม่นยำ ความไวของการทริกเกอร์ดิจิทัลสูงสุดถึง 0.1 ช่องกริด
เครื่องมือวิเคราะห์และประมวลผลอันทรงพลัง ช่วยให้คุณวิเคราะห์และเจาะลึกข้อมูลได้อย่างละเอียด
ออสซิลโลสโคปรุ่น 4457 Series มาพร้อมชุดเครื่องมือวิเคราะห์ที่ครบถ้วน ได้แก่ เคอร์เซอร์แบบอ้างอิงรูปคลื่นและแบบอ้างอิงหน้าจอ การคำนวณทางคณิตศาสตร์ การวัดพารามิเตอร์ด้วยฮาร์ดแวร์ การวิเคราะห์ FFT การวิเคราะห์สถิติแบบฮิสโตแกรม เป็นต้น ช่วยให้สามารถวิเคราะห์ข้อมูลเชิงลึก รองรับความต้องการด้านการวัดและการวิเคราะห์ได้หลากหลายมิติ
มีฟังก์ชันการบันทึกและเล่นกลับรูปคลื่น เทมเพลตขีดจำกัด (Limit/Mask Test) การวัดกำลังไฟฟ้า และการวิเคราะห์กราฟโบด (Bode Plot) อย่างครบถ้วน
ออสซิลโลสโคปรุ่น 4457 Series รองรับการบันทึกและเล่นกลับรูปคลื่น เทมเพลตขีดจำกัด การวัดกำลังไฟฟ้า และการวิเคราะห์กราฟโบด เพื่อมอบความสามารถด้านการวิเคราะห์ข้อมูลที่ทรงพลัง รองรับงานวัดและวิเคราะห์ได้อย่างครอบคลุม ฟังก์ชันบันทึกและเล่นกลับรูปคลื่น ใช้สำหรับบันทึกรูปคลื่นแบบเรียลไทม์ และสามารถเล่นกลับเพื่อดูรายละเอียดของรูปคลื่นได้ การทดสอบด้วยเทมเพลตขีดจำกัด มีเทมเพลตมาตรฐานในตัว และผู้ใช้สามารถกำหนดเทมเพลตเองเพื่อใช้ในการทดสอบผ่าน/ไม่ผ่านได้ ฟังก์ชันวัดกำลังไฟฟ้า ใช้สำหรับทดสอบคุณภาพไฟฟ้า การสูญเสียของสวิตช์ ฮาร์มอนิก ริปเปิล และพื้นที่การทำงานที่ปลอดภัย (SOA) เป็นต้น
การวิเคราะห์กราฟโบด ใช้ตรวจสอบการตอบสนองความถี่ของลูปควบคุม และวิเคราะห์เสถียรภาพของระบบป้อนกลับ
ฟังก์ชันไดอะแกรมตา (Eye Diagram) และการวิเคราะห์จิตเตอร์ (Jitter) ที่ทรงพลัง สามารถวัดพารามิเตอร์ของไดอะแกรมตาและวิเคราะห์จิตเตอร์เชิงลึกได้
ออสซิลโลสโคป 4457 มาพร้อมความสามารถด้านไดอะแกรมตาและการวิเคราะห์จิตเตอร์ขั้นสูง สามารถซ้อนทับและแสดงไดอะแกรมตาของทุก UI (Unit Interval) ที่จับสัญญาณได้อย่างรวดเร็ว พร้อมวัดค่าพารามิเตอร์ต่าง ๆ ของไดอะแกรมตาได้อย่างครบถ้วน
นอกจากนี้ยังรองรับการวิเคราะห์จิตเตอร์เชิงลึก โดยแสดงผลฮิสโตแกรม สเปกโตรแกรม และกราฟแนวโน้มของค่า Time Interval Error (TIE) สามารถแยกองค์ประกอบของจิตเตอร์เพื่อคำนวณขนาดของแต่ละส่วน และสร้างกราฟ Bathtub Curve เพื่อประเมินประสิทธิภาพของสัญญาณดิจิทัลได้อย่างแม่นยำ
ผสานฟังก์ชันลอจิกอะนาไลเซอร์ 16 ช่องสัญญาณ ช่วยแก้ไขปัญหาในการออกแบบและวิเคราะห์ระบบสัญญาณผสม (Mixed Signal) ได้อย่างรวดเร็ว
ออปชันลอจิกอะนาไลเซอร์รองรับอัตราการสุ่มสัญญาณแบบไทม์มิ่งสูงสุด 2.5GSa/s และความละเอียดเชิงเวลาสูงสุด 400ps สำหรับทุกช่องสัญญาณดิจิทัล ช่วยให้แสดงความสัมพันธ์ด้านไทม์มิ่งของสัญญาณที่วัดได้อย่างแม่นยำมากยิ่งขึ้น
หน่วยความจำลึกสูงสุด 160Mpts ทำให้ลอจิกอะนาไลเซอร์สามารถคงอัตราการสุ่มสัญญาณสูงได้ แม้ในขณะบันทึกข้อมูลระยะยาว
ฟังก์ชันเครื่องกำเนิดสัญญาณ 2 ช่องสัญญาณ รองรับรูปคลื่นหลากหลาย เช่น คลื่นไซน์ คลื่นสี่เหลี่ยม พัลส์ คลื่นกำหนดเอง (Arbitrary Wave) เป็นต้น และยังรองรับการสร้างสัญญาณมอดูเลชัน เช่น FM, AM, FSK ฯลฯ
เครื่องกำเนิดสัญญาณมีเอาต์พุต 2 ช่อง ช่วยให้สามารถจำลองสัญญาณจากเซนเซอร์ หรือเพิ่มสัญญาณรบกวนเพื่อทดสอบค่าขอบเขตความทนทาน (Margin Testing) ในการออกแบบได้
รองรับการสร้างคลื่นไซน์สูงสุด 50MHz รวมถึงคลื่นสี่เหลี่ยม คลื่นแรมป์ พัลส์ DC สัญญาณรบกวน คลื่นกำหนดเอง SinX/X คลื่นเอ็กซ์โปเนนเชียลขาขึ้น/ขาลง คลื่นเกาส์เซียน คลื่นลอเรนซ์ ครึ่งเวกเตอร์ คลื่นสัญญาณไฟฟ้าหัวใจ (ECG) และรูปคลื่นอื่น ๆ
นอกจากนี้ยังรองรับการสร้างสัญญาณมอดูเลชัน เช่น FM, AM และ FSK พร้อมฟังก์ชันสร้างคลื่นกำหนดเองที่มีความยาวบันทึก 64k จุด ผู้ใช้สามารถแก้ไขและปรับแต่งรูปคลื่นเอาต์พุตผ่านหน้าจอสัมผัสแบบคาปาซิทีฟ เพื่อสร้างรูปคลื่นที่ต้องการได้อย่างรวดเร็ว
Full hardware decoding and analysis supporting multiple buses.
Bus analyzer supports I2C、SPI 、CAN、LIN、FlexRay、RS232、USB、Audio、MIL-STD-1553、ARINC429 By automatically triggering and analyzing various buses, we provide testing solutions for serial buses such as embedded, automotive, computer, and audio systems. Based on FPGA full hardware decoding technology, we have powerful serial bus triggering and analysis capabilities, enhancing the probability of capturing occasional serial communication errors.
In addition to providing traditional digital views, it also offers higher-level bus view displays and can view captured bus packets in the form of event tables with time stamps.
รองรับการถอดรหัสและวิเคราะห์บัสแบบฮาร์ดแวร์เต็มรูปแบบ ครอบคลุมบัสหลากหลายประเภท
ฟังก์ชันวิเคราะห์บัสรองรับ I2C, SPI, CAN, LIN, FlexRay, RS232, USB, Audio, MIL-STD-1553 และ ARINC429 โดยสามารถทริกเกอร์และวิเคราะห์บัสต่าง ๆ ได้โดยอัตโนมัติ จึงเหมาะสำหรับงานทดสอบบัสอนุกรมในระบบสมองกลฝังตัว ระบบยานยนต์ ระบบคอมพิวเตอร์ และระบบเสียง
ด้วยเทคโนโลยีการถอดรหัสแบบฮาร์ดแวร์เต็มรูปแบบบน FPGA ทำให้มีความสามารถสูงในการทริกเกอร์และวิเคราะห์บัสอนุกรม เพิ่มโอกาสในการจับข้อผิดพลาดของการสื่อสารที่เกิดขึ้นเป็นครั้งคราวได้อย่างมีประสิทธิภาพ
นอกจากมุมมองดิจิทัลแบบดั้งเดิมแล้ว ยังมีการแสดงผลมุมมองบัสระดับสูง และสามารถดูแพ็กเก็ตบัสที่จับได้ในรูปแบบตารางเหตุการณ์พร้อมการประทับเวลา (Time Stamp) เพื่อการวิเคราะห์ที่สะดวกและชัดเจนยิ่งขึ้น
หน้าจอสัมผัสแบบคาปาซิทีฟขนาด 15.6 นิ้ว ดีไซน์ใหม่ มุมมองสวยงาม ใช้งานสะดวกและง่ายดาย
หน้าจอสัมผัสคาปาซิทีฟขนาด 15.6 นิ้ว รองรับการสัมผัสทั้งแบบจุดเดียวและหลายจุด (Single-touch / Multi-touch) ช่วยให้ย่อ-ขยายและเลื่อนดูรูปคลื่นได้อย่างรวดเร็ว ออกแบบมาอย่างใส่ใจ มอบประสบการณ์การใช้งานที่ยอดเยี่ยม รองรับการตั้งค่าหลายหน้าต่างได้อย่างอิสระ แสดงผลสวยงามและเอื้อต่อการสังเกตสัญญาณ
มาพร้อมระบบสั่งงานด้วยเสียง เพิ่มความอัจฉริยะและความสะดวกในการใช้งาน
รองรับการติดตั้งแบบแร็กมาตรฐาน 8U พร้อมพอร์ตเชื่อมต่อรอบด้าน รองรับการเชื่อมต่อที่ทรงพลัง
รองรับการติดตั้งในตู้แร็กมาตรฐานขนาด 8U มาพร้อมพอร์ตเชื่อมต่ออุปกรณ์ต่อพ่วงที่หลากหลาย สามารถเชื่อมต่อเครือข่ายผ่านพอร์ต Ethernet ได้อย่างสะดวก รองรับการควบคุมระยะไกลผ่านเครือข่าย ช่วยให้ขยายฟังก์ชันการทำงานและสร้างระบบทดสอบได้ง่ายยิ่งขึ้น
การใช้งานทั่วไป
● ออสซิลโลสโคปดิจิทัลซีรีส์ 4457 เป็นเครื่องมือทดสอบแบบอเนกประสงค์ที่รวมฟังก์ชันออสซิลโลสโคป ลอจิกอะนาไลเซอร์ เครื่องกำเนิดสัญญาณ เครื่องวิเคราะห์สเปกตรัมแบบเรียลไทม์ เครื่องวิเคราะห์บัส และดิจิทัลโวลต์มิเตอร์ไว้ในเครื่องเดียว
เป็นเครื่องมือสำหรับการดีบักและตรวจสอบที่ครอบคลุม ช่วยให้คุณสามารถระบุ ตำแหน่ง วิเคราะห์ และแก้ไขปัญหาได้อย่างรวดเร็ว
เหมาะสำหรับการใช้งานในด้านต่าง ๆ เช่น การออกแบบและดีบักวงจรแอนะล็อกและดิจิทัล การวินิจฉัยวงจรและจับสัญญาณชั่วขณะ การออกแบบอุปกรณ์กำลังและอิเล็กทรอนิกส์กำลัง การออกแบบและดีบักระบบสมองกลฝังตัว การทดสอบอิเล็กทรอนิกส์ยานยนต์ การทดสอบผลิตภัณฑ์และควบคุมคุณภาพ ตลอดจนงานด้านการศึกษาและฝึกอบรม
ข้อมูลจำเพาะ
| รุ่นพารามิเตอร์ | 4457E | 4457F | 4457G | 4457K | |
| ระบบแนวตั้ง | จำนวนช่องสัญญาณ | 4, 8 (optional) | 4 | ||
| แบนด์วิดท์ (≥10 มิลลิโวลต์ต่อช่องแบ่ง, 50 โอห์ม) | 1GHz | 2GHz | 3GHz | 4GHz | |
| แบนด์วิดท์ (≥10 มิลลิโวลต์ต่อช่องแบ่ง, 1 เมกะโอห์ม) | 500MHz | 500MHz | 500MHz | 500MHz | |
| เวลาขาขึ้น (50 โอห์ม) | ≤450ps | ≤225ps | ≤150ps | ≤113ps | |
| การจำกัดแบนด์วิดท์ | 20MHz, 500MHz, 1GHz, 2GHz, full bandwidth (Note: | ||||
| bandwidth limiting scale does not exceed the bandwidth of each model) | |||||
| อิมพีแดนซ์ขาเข้า | E/F/G:50Ω±2%, 1MΩ±1%//24pF±3pF | ||||
| K:50Ω±2%, 1MΩ±1% | |||||
| จำนวนช่องสัญญาณ | 50Ω:DC | ||||
| 1MΩ: DC, AC | |||||
| ช่วงความไวแนวตั้ง | 50Ω: 1mV/div~1V/div | ||||
| 1MΩ: 1mV/div~10V/div | |||||
| ความแม่นยำของอัตราขยายแนวตั้ง | ±3% (Note: ≥ 10mV/div), ±5% (Note: <10mV/div) | ||||
| ความละเอียดแนวตั้ง | 8bit | ||||
| ช่วงไดนามิก | ±4 divisions from the center of the screen | ||||
| แรงดันไฟฟ้าขาเข้าสูงสุด | 50Ω:5Vrms | ||||
| 1MΩ:300Vrms | |||||
| ช่วงออฟเซต | 50Ω: ±0.5V (1mV/div~10mV/div), ±1V (20mV/div~100mV/div), ±4V (200mV/div~1V/div) | ||||
1MΩ: ±0.5 V (1mV/div~10mV/div), ±1V (20mV/div~100mV/div) | |||||
| การแยกสัญญาณระหว่างช่อง | ≥30 dB | ||||
| ระดับ | อัตราการสุ่มตัวอย่างสูงสุด | E/F/G: 10GSa/s (full channel) | |||
K: 20GSa/s (full channel) | |||||
| Max. memory depth | 2Gpts (full channel) | ||||
| โหมดการเก็บข้อมูล | Normal: Acquisition and sampling values | ||||
Peak: sampling glitch is 100ps at least | |||||
High resolution: Vertical resolution increase to reduce noise | |||||
Envelope: Minimum and maximum envelope responds to peak data on multiple acquisitions | |||||
Average: average contains 2-512 waveforms | |||||
Scroll: Scroll the waveform from right to left on the screen, with time base 100ms/div~1000s/div | |||||
Segmentation: Standard capture memory is divided into up to 262,144 segments | |||||
| อัตราการจับรูปคลื่นสูงสุด | Fast sampling mode: 1,200,000 waveforms/second | ||||
Segmented mode: 450,000 waveforms/second | |||||
| ช่วงฐานเวลา | 10ps/div~1000s/div | ||||
| ความแม่นยำของฐานเวลา | ± (1ppm+1ppm/year aging rate) | ||||
| ช่วงหน่วงเวลาฐานเวลา | 1 screen before trigger, maximum 5000s after trigger | ||||
| ช่วงการปรับหน่วงเวลาระหว่างช่อง | ±150ns, step 100ps | ||||
| ทริกเกอร์ | แหล่งสัญญาณทริกเกอร์ | Analog channels CH1~CH4, external, digital channels D0~D15 (optional H01), analog channels CH5~CH8 (optional eight-channel option) | |||
| โหมดทริกเกอร์ | Auto, normal, single | ||||
| ช่วงเวลาหน่วงทริกเกอร์ (Holdoff) | 6.4ns to 200s | ||||
| ช่วงระดับทริกเกอร์ | Internal: ±4 divisions | ||||
External: ±0.4V, external/10: ±4V | |||||
| แหล่งสัญญาณทริกเกอร์ | Internal: user adjustable, 0.1 division step | ||||
External: 50mV, external/10: 500mV | |||||
| ประเภททริกเกอร์ | Edge: Trigger on the rising edge, falling edge, or any edge of any channel or auxiliary input | ||||
| Edge transition: Trigger when a rising or falling edge spanning two voltage levels is encountered within or outside a specified period of time | |||||
| glitch: Specify the glitch width (less than the narrowest pulse width) and slope to trigger when a glitch is encountered | |||||
| Pulse width: Trigger on positive or negative pulse width at >, <, = or ≠ specific time period; pulse width range: 6.4ns~12.8s; resolution 1.6ns | |||||
| Short pulse: trigger when the pulse exceeds one threshold but fails to exceed another threshold | |||||
| Timeout: trigger when the event stays high, low, or high-low for a specified period of time | |||||
| Code pattern/status: Identify the trigger condition by looking up the specified code pattern or code pattern and edge (status) on the input channel | |||||
| Video trigger: trigger on line, odd field, even field, or full field of NTSC, PAL, and SECAM signals | |||||
| Edge-to-edge: Prepare on a selected edge on any channel and wait for a specified time or event to trigger on another selected edge, including dual edge times and dual edge events | |||||
| Build and hold: trigger in case of a violation of the build time or hold time between clock and data present on any channel | |||||
| Window: trigger acquisition when an event enters, leaves, or holds within or outside a window determined by two user-adjustable thresholds. Events can be limited by time or logic value | |||||
| Burst pulse: trigger on the Nth edge of a burst pulse that occurs after a certain amount of idle time | |||||
| Cascade: "B" event is triggered after "A" event has been triggered N times or for a certain period of time. The "A" and "B" events do not support video trigger and bus trigger. | |||||
| ระบบการวัดและการวิเคราะห์ | การวัดอัตโนมัติ | There are 42 types, but up to 20 types can be displayed on the screen. The include period, frequency, delay, top fluctuation, rising time, falling time, positive duty cycle, negative duty cycle, positive pulse width, negative pulse width, burst width, burst interval, burst period, phase, positive overshoot, negative overshoot, peak-to-peak, amplitude, high level, low level, maximum, minimum, mean, cycle mean, root mean square, cycle mean square, number of positive pulses, number of negative pulses, number of rising edges, number of falling edges, area, cycle area, pulse top, pulse bottom, pulse amplitude, crosspoint voltage, specified voltage time, top, middle, bottom, maximum time, and minimum time. | |||
| เคอร์เซอร์ | Waveform and screen | ||||
| สถิติการวัด | Mean value, minimum, maximum, standard deviation | ||||
| ระดับอ้างอิง | User-definable reference level for automatic measurements, which can be specified as a percentage or in units | ||||
| ช่วงการวัด | Selectable screen or waveform cursor | ||||
| ฮิสโตแกรมรูปคลื่น | The waveform histogram provides a data value indicating the total number of hits within the user-defined area of the display screen | ||||
| Signal source: CH1~CH4 | |||||
| Type: vertical, horizontal | |||||
| Measurement types: 12 types, including number of waveforms, number of hits in the box, number of peak hits, median, maximum, minimum, peak-to-peak, mean value, standard deviation, Sigma1, Sigma2, Sigma3 | |||||
| การคำนวณรูปคลื่น | Supported math functions at one time: 27 Math functions: add, subtract, multiply, divide, absolute value, square, square root, exponential (natural number base, 10 base), logarithmic (natural number base, 10 base), mean, maximum, minimum, envelope, interpolation, comparison, inverse, reverse, integral, sum of square roots, differential, FFT, XY | ||||
| Filter: high-pass filter, low-pass filter, smoothing filter | |||||
| FFT: Vertical scale is set to linear RMS or dBm, dBmV; window is set to rectangular, Hamming, Hanning, Blackman-Harris | |||||
| การทดสอบแบบขีดจำกัดและเทมเพลต (ออปชัน S01) | Select template: standard, customized, limit test | ||||
| Test source: CH1~CH4 | |||||
| Template ratio: lock to source ON, lock to source OFF | |||||
| Test stop conditions: no stop, waveform (1~1,000,000), time (1 second~48 hours) | |||||
| Failure action: stop acquisition, save waveform, save screen, auxiliary output | |||||
| Result display: display results, display detailed results | |||||
| การวัดและวิเคราะห์กำลังไฟฟ้า (ออปชัน S02) | Supported measurement types: 5 | ||||
| Measurement types: power quality, ripple, harmonics, ON/OFF loss, safe operating area | |||||
| การวิเคราะห์กราฟโบด (ออปชัน S03) | It is necessary to procure H02 function generator option | ||||
| Detect the frequency response of the control loop, analyze the stability of the feedback system | |||||
| การวิเคราะห์ไดอะแกรมตา (ออปชัน S20) | Eye diagram display | ||||
| Eye diagram measurement: mainly including eye height, eye width, 0 level, 1 level, Q factor, etc. | |||||
| การวิเคราะห์จิตเตอร์ (ออปชัน S21) | Jitter display: histogram, trend graph, spectrogram, bathtub curve. | ||||
| Jitter decomposition: Tj, Rj, Dj, Pj, DDj, ISI, DCD | |||||
| เครื่องวิเคราะห์สเปกตรัมแบบเรียลไทม์ | เครื่องวิเคราะห์สเปกตรัมแบบเรียลไทม์ (ออปชัน S22) | Number of analyzing channels: 1 | |||
| Analysis frequency range: DC ~ oscilloscope bandwidth | |||||
| Real-time analysis bandwidth: 10 MHz, 20 MHz, 40 MHz, 80 MHz, 160 MHz and 320 MHz | |||||
| Window type: rectangular window, Hanning window, Hamming window, black-man window, flat-top window, triangular window, Kessel window | |||||
| FFT waveform refresh rate: >400,000 times/sec | |||||
| เครื่องวิเคราะห์บัส | ช่องสัญญาณถอดรหัส | 1 | |||
| รูปแบบการแสดงผล | Binary, hexadecimal | ||||
| โหมดการแสดงผล | Bus view, digital view, event table with timescale information | ||||
| ตัวเลือกทริกเกอร์และการวิเคราะห์ I2C (ออปชัน S04) | Trigger on Start, Repeat Start, Stop, Acknowledge Loss, Address, Data, Address/Data on I2C bus up to 10 Mbps, support 7-bit/10-bit address protocol type | ||||
| ตัวเลือกทริกเกอร์และการวิเคราะห์ RS232 (ออปชัน S05) | Trigger on transmit bit start, transmit data, Tx parity error, transmit packet end, receive bit start, receive data, Rx parity error, receive packet end within 50bps to 2Mbps. | ||||
| ตัวเลือกทริกเกอร์และการวิเคราะห์ SPI (ออปชัน S06) | Trigger on SS valid, MOSI, MISO, MOSI and MISO on SPI bus within 10Mbps rate | ||||
| ตัวเลือกทริกเกอร์และการวิเคราะห์ CAN (ออปชัน S07) | Trigger on frame start, frame end, bit fill error, response error, ID, data, ID and data, frame type on CAN signals within 10kbps to 1Mbps | ||||
| ตัวเลือกทริกเกอร์และการวิเคราะห์ LIN (ออปชัน S08) | Trigger on synchronization, identifier, data, identifier/data, wake-up frame, sleep frame and error on LIN signals up to 800bps to 100kbps; protocol standard supported: V1.0, V2.0 | ||||
| ตัวเลือกทริกเกอร์และการวิเคราะห์ FlexRay (ออปชัน S09) | Trigger on frame header, indicator bit, identifier, loop count, header field, data, identifier and data, end of frame, and error within 2.5Mbps, 5Mbps and 10Mbps | ||||
| ตัวเลือกทริกเกอร์และการวิเคราะห์ระบบเสียง (ออปชัน S10) | Trigger on word select, data within 10Mbps; protocol types supported: I2S, LJ, RJ, TDM | ||||
| ตัวเลือกทริกเกอร์และการวิเคราะห์ USB (ออปชัน S11) | Trigger on synchronization, reset, abort, resume, end-of-packet, token packet, data packet, handshake packet, special packet, and error on USB signals at low speed 1.5Mbps or full speed 12Mbps | ||||
| ตัวเลือกทริกเกอร์และการวิเคราะห์ MIL-STD-1553 (ออปชัน S12) | Trigger on synchronization, command, status, data, time, parity error, synchronization error, manchester error, discontinuity error on MIL-STD-1553 signal at 1Mbps. | ||||
| ตัวเลือกโมดูลทริกเกอร์และการวิเคราะห์ ARINC429 (ออปชัน S13) | Trigger on word start, word stop, tab, tab+ bits, tab range, error, all 0 bits, all 1 bits, all bits (eye) of ARINC 429 bus signals within 1 Mbps rate | ||||
เครื่องวิเคราะห์ลอจิก | จำนวนช่องสัญญาณดิจิทัล | 16 | |||
| การเลือกค่าระดับเกณฑ์ | TTL (1.4V), 5VCMOS (2.5V), 3.3VCMOS (1.65V), 2.5VCMOS (1.25V), ECL (-1.3V), PECL (3.7V), user defined | ||||
| ช่วงกำหนดค่าระดับเกณฑ์เอง | ±20V in 10mV increments | ||||
| ความแม่นยำของระดับเกณฑ์ | ±(150mV + 3% of threshold settings) | ||||
| แรงดันไฟฟ้าขาเข้าสูงสุด | ±40V peak | ||||
| ช่วงไดนามิกขาเข้า | ±10V relative to threshold | ||||
| ช่วงแรงดันสวิงต่ำสุด | 500mVpp | ||||
| อัตราการสวิตช์ขาเข้าสูงสุด | 400MHz | ||||
| อิมพีแดนซ์ขาเข้า | 100kΩ±2% | ||||
| ความละเอียดแนวตั้ง | 1bit | ||||
| อัตราการสุ่มตัวอย่างแบบไทม์มิ่ง | 2.5GSa/s | ||||
| ความลึกหน่วยความจำ | 160Mpts | ||||
| ความกว้างพัลส์ต่ำสุดที่ตรวจจับได้ | 2ns | ||||
| เครื่องกำเนิดสัญญาณ | จำนวนช่องสัญญาณ | 2 | |||
| ความถี่เอาต์พุตสูงสุด | 50MHz | ||||
| อัตราการสุ่มตัวอย่างสูงสุด | 200MSa/s | ||||
| ความละเอียดแนวตั้ง | 14bit | ||||
| อิมพีแดนซ์ขาออก | 50Ω (typical value), high impedance | ||||
| รูปคลื่นเอาต์พุต | Standard waveforms: sine wave, square wave, ramp, pulse, DC, noise, and arbitrary waves | ||||
| Built-in waveforms: SinX/X, exponential up-and-down, Gaussian, Lorentz curve, semi-positive curve, electrocardiogram | |||||
| การมอดูเลชัน | FM, AM, FSK | ||||
| คลื่นไซน์ | Frequency range: 0.1Hz～50MHz | ||||
| Harmonic distortion: -40dBc (>200mVpp @50Ω, 1kHz) | |||||
| Spurious: -40dBc (>200mVpp @50Ω, 1kHz) | |||||
| Total harmonic distortion: 1% (>200mVpp @50Ω, 1kHz) | |||||
| Signal-to-noise ratio: 40dB (>200mVpp @50Ω, 1kHz) | |||||
| คลื่นสี่เหลี่ยม / พัลส์ | Frequency range: 0.1Hz～10MHz | ||||
| Duty cycle: 0.1%~99.9 | |||||
| Duty cycle resolution: 0.1% or 5ns (whichever is greater) | |||||
| Minimum pulse width: 40ns | |||||
| Pulse width resolution: 0.1% or 5ns (whichever is greater) | |||||
| คลื่นแรมป์ / คลื่นสามเหลี่ยม | Frequency range: 0.1Hz～1MHz | ||||
| Linearity: 1% | |||||
| Variable symmetry: 0 to 100% | |||||
| สัญญาณรบกวน | Bandwidth: 50MHz | ||||
| ความถี่ของรูปคลื่นในตัว | 0.1Hz~1MHz | ||||
| รูปคลื่นกำหนดเอง | Waveform length: 1~64k | ||||
| Frequency range: 0.1Hz～25MHz | |||||
| ความถี่ | Accuracy: ±25ppm | ||||
| Resolution: 0.1Hz or 4 bits (whichever is greater) | |||||
| แอมพลิจูด | Output range: 10mVpp~2.5Vpp (50Ω), 20mVpp~5Vpp (high resistance) | ||||
| Accuracy: ± (1.5% amplitude settings + 1.5% DC bias settings + 2mV) (@1kHz) | |||||
| ค่าออฟเซตกระแสตรง | Bias range: ±1.25V (50 Ω), ±2.5V (high resistance) | ||||
| Bias resolution: 1mV (50 Ω), 2mV (high resistance) | |||||
| Bias accuracy: ± (1.5% + 3mV of DC bias setting value) | |||||
ดิจิทัลโวลต์ มิเตอร์ | แหล่งสัญญาณที่ใช้วัด | CH1~CH4, CH5~CH8 (optional eight-channel option) | |||
| ประเภทการวัด | AC effective value, DC, DC+AC effective value, frequency | ||||
| ความละเอียด | Voltage measurement: 4 bits | ||||
| Frequency counter: 8 bits | |||||
ระบบการแสดงผล . . . | ประเภทการแสดงผล | 15.6-inch color LCD display | |||
| ความละเอียดหน้าจอ | 1920×1080 | ||||
| สเกล | Full, grid, crosshair, frame | ||||
| หน้าจอสัมผัส | Capacitive touch screen, support waveform and menu operation | ||||
| หน้าต่างแสดงรูปคลื่น | It can be set by users | ||||
| ประเภทของรูปคลื่น | Dot, vector, afterglow | ||||
| ระดับเฉดสีเทา | Grade 256 | ||||
| สีของรูปคลื่น | Normal, reversion, color temperature, spectrum | ||||
| ความสว่าง | Waveform, scale and screen brightness can be freely adjusted. | ||||
. . . . . . | พอร์ตควบคุม USB แบบโฮสต์ | A total of 6 on the front and rear, which are used for screen snapshots, instrument settings and waveform data storage | |||
| พอร์ตอีเธอร์เน็ต | RJ-45 connector, 10/100/1000Mbps, support network programmed control. | ||||
| พอร์ตวิดีโอเอาต์พุต VGA | DB-15 hole connector for connecting the oscilloscope to an external monitor | ||||
| พอร์ตวิดีโอเอาต์พุต DP | DP connector for connecting the oscilloscope to an external monitor | ||||
| สัญญาณขาเข้าช่วย | Rear panel BNC, input impedance 1MΩ±2%; maximum input 300Vrms | ||||
| สัญญาณขาออกช่วย | Rear panel BNC, event output for trigger signal output or limit template test | ||||
| สัญญาณอ้างอิงขาเข้า | Rear panel BNC, input of time base system for reference clock, frequency 10MHz, amplitude 0.4Vpp~5Vpp (50Ω) | ||||
| สัญญาณอ้างอิงขาออก | Rear panel BNC, output of time base system for reference clock, frequency 10MHz, amplitude 1.3Vpp (50Ω) | ||||
| สัญญาณเอาต์พุตชดเชยโพรบ | Front panel pin, frequency 1kHz, amplitude approx. 3V | ||||
| พอร์ตกราวด์ | Rear panel for chassis grounding | ||||
โครงสร้าง . | รูปแบบโครงสร้าง | Portable | |||
| แหล่งจ่ายไฟ | Operating voltage: 198Vac to 242Vac, operating frequency: 47.5Hz to 52.5Hz | ||||
| Power consumption: ≤400 W | |||||
| อุณหภูมิการทำงาน | 0℃~+40℃ | ||||
| ขนาดภายนอก (กว้าง × สูง × ลึก) | (426±2)mm × (310.3±1.2)mm × (200±1.2)mm (excluding knobs, bottom corners and handles, etc.) | ||||
| น้ำหนัก | ≤15kg | ||||
Host Model
| หมายเลข | ชื่อ | คำอธิบาย | |
| 4457E | Digital Oscilloscope | 1GHz ; 10GSa/s ; 8bit ; 4CH | |
| 4457F | Digital Oscilloscope | 2GHz ; 10GSa/s ; 8bit ; 4CH | |
| 4457G | Digital Oscilloscope | 3GHz ; 10GSa/s ; 8bit ; 4CH | |
| 4457K | Digital Oscilloscope | 4GHz ; 20GSa/s ; 8bit ; 4CH |
MakeWebEasy
