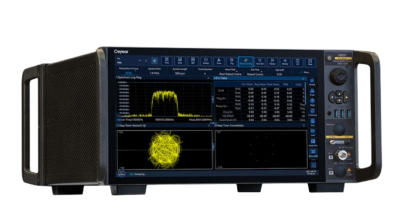

เครื่องวิเคราะห์สัญญาณและสเปกตรัม ซีรีส์ 4082

ภาพรวมผลิตภัณฑ์

เครื่องวิเคราะห์สัญญาณ/สเปกตรัม ซีรีส์ 4082 ของ Ceyear เป็นผลิตภัณฑ์เรือธงรุ่นใหม่ของบริษัท มีประสิทธิภาพ RF ยอดเยี่ยม ทั้งในด้านระดับสัญญาณรบกวนเฉลี่ยที่แสดงผล (DANL), สัญญาณรบกวนเฟส, ความสามารถในการกดทอนอินเตอร์มอดูเลชัน, ไดนามิกเรนจ์, ความแม่นยำของแอมพลิจูด และความเร็วในการทดสอบ รองรับฟังก์ชันการวัดที่หลากหลายและทรงพลัง เช่น การวิเคราะห์สเปกตรัม ชุดการวัดกำลังตามมาตรฐาน การวิเคราะห์ I/Q การวิเคราะห์ทรานเชียนต์ การวิเคราะห์สัญญาณพัลส์ การวิเคราะห์สเปกตรัมแบบเรียลไทม์ การวิเคราะห์มอดูเลชันแบบแอนะล็อก การวิเคราะห์สัญญาณเวกเตอร์ และฟังก์ชันการวัดอื่น ๆ อีกมากมาย มีความสามารถในการขยายระบบที่ดี สามารถสร้างระบบทดสอบหรือพัฒนาต่อยอดผ่านอินเทอร์เฟซเอาต์พุตดิจิทัลและแอนะล็อกที่หลากหลาย รองรับแบนด์วิดท์การวิเคราะห์สูงสุด 2 GHz พร้อมออปชันการวิเคราะห์ที่สอดคล้องกัน เพื่อตอบสนองความต้องการระดับสูงในการทดสอบสัญญาณและอุปกรณ์ในงานด้านการสื่อสารเคลื่อนที่ เรดาร์สำหรับยานยนต์ไร้คนขับ การสื่อสารผ่านดาวเทียม อินเทอร์เน็ตของสรรพสิ่ง อากาศยาน และการป้องกันประเทศ เป็นต้น

คุณสมบัติ

• ประสิทธิภาพ RF และการรับสัญญาณยอดเยี่ยม
  เครื่องวิเคราะห์สัญญาณ/สเปกตรัม ซีรีส์ 4082 ของ Ceyear ให้ประสิทธิภาพ RF ที่โดดเด่น ทั้งในด้านระดับสัญญาณรบกวนเฉลี่ยที่แสดงผล (DANL), สัญญาณรบกวนเฟส, ความสามารถในการกดทอนอินเตอร์มอดูเลชัน, ไดนามิกเรนจ์, ความแม่นยำของแอมพลิจูด และความเร็วในการทดสอบ

• ครอบคลุมช่วงความถี่กว้างพิเศษ
  ช่วงการวัดความถี่ครอบคลุมตั้งแต่ 2 Hz ถึง 110 GHz รองรับความต้องการทดสอบตั้งแต่ย่าน RF ไปจนถึงย่านมิลลิเมตรเวฟ

• การกดทอนสัญญาณภาพรบกวนเต็มย่าน 110 GHz
  ติดตั้งพรีซีเลกเตอร์แบบเต็มย่านความถี่ ช่วยกดทอนสัญญาณภาพ (Image) และสัญญาณรบกวนได้อย่างมีประสิทธิภาพ

• ความสามารถในการวัดสัญญาณความถี่ต่ำที่ยอดเยี่ยม
  ในช่วงความถี่ต่ำกว่า 30 MHz ใช้เทคโนโลยีรับสัญญาณ RF แบบ Direct Sampling ทำให้มีความสามารถในการวัดสัญญาณความถี่ต่ำได้ดียิ่งขึ้น

• ประสิทธิภาพ DANL ระดับต่ำพิเศษ
  ระดับสัญญาณรบกวนเฉลี่ยที่แสดงผลที่ 1 GHz เท่ากับ -154 dBm/Hz สามารถลดลงได้ถึง -167 dBm/Hz เมื่อเปิดพรีแอมป์ และลดลงได้ถึง -172 dBm/Hz เมื่อเปิดฟังก์ชันตัดสัญญาณรบกวน
  ที่ 110 GHz ระดับ DANL สูงสุดถึง -140 dBm/Hz

• ประสิทธิภาพสัญญาณรบกวนเฟสยอดเยี่ยม
  ด้วยประสิทธิภาพสัญญาณรบกวนเฟสที่โดดเด่น สามารถตอบสนองความต้องการระดับสูงในงานวัดสัญญาณเรดาร์และการสื่อสาร
  ที่ความถี่พาหะ 1 GHz และออฟเซ็ต 1 kHz ค่ารบกวนเฟสดีกว่า -125 dBc/Hz
  ที่ออฟเซ็ต 10 kHz ค่ารบกวนเฟสดีกว่า -134 dBc/Hz



• แบนด์วิดท์การวิเคราะห์สูงสุด 2 GHz
  เครื่องวิเคราะห์สัญญาณ/สเปกตรัม ซีรีส์ 4082 ของ Ceyear มีแบนด์วิดท์การวิเคราะห์สูงสุด 2 GHz และมีตัวเลือกตั้งแต่ 10 MHz (มาตรฐาน) ถึง 2 GHz (ออปชัน) รวม 7 ระดับ เพื่อตอบสนองความต้องการใช้งานในสถานการณ์การทดสอบที่แตกต่างกัน

• ตัวเลือกการกำหนดค่าแบนด์วิดท์ที่หลากหลาย
  มีตัวเลือกแบนด์วิดท์ 7 ระดับ ได้แก่
  10 MHz / 40 MHz / 200 MHz / 400 MHz / 600 MHz / 1.2 GHz / 2 GHz
  รองรับงานทดสอบที่หลากหลาย เช่น เรดาร์บรอดแบนด์, 5G NR, WLAN เป็นต้น

• สตรีมข้อมูล I/Q ที่กำหนดอัตราการสุ่มตัวอย่างได้อิสระ
  สามารถให้สตรีมข้อมูล I/Q ที่มีอัตราการสุ่มตัวอย่างตั้งแต่ 100 Hz ถึง 1.5 GHz ความละเอียดการตั้งค่าอัตราสุ่มดีกว่า 0.1 Hz พร้อมการชดเชยการตอบสนองความถี่แบบเรียลไทม์เต็มแบนด์วิดท์ รองรับการวัดและวิเคราะห์สัญญาณหลายอัตราได้อย่างยืดหยุ่น

• แบนด์วิดท์การวิเคราะห์แบบเรียลไทม์ 1.2 GHz
  รองรับการวิเคราะห์สเปกตรัมแบบเรียลไทม์ที่แบนด์วิดท์ 1.2 GHz โดยมีระยะเวลาสัญญาณสั้นที่สุดที่สามารถตรวจจับได้ด้วยความน่าจะเป็น 100% (POI) ดีกว่า 0.28 ไมโครวินาที เหมาะสำหรับการจับและวัดสัญญาณทรานเชียนต์หลากหลายประเภท เช่น สัญญาณพัลส์ สัญญาณสไปค์ (burr) และสัญญาณไม่ต่อเนื่อง เป็นต้น

• ความสามารถในการวิเคราะห์สเปกตรัมอย่างครบถ้วน
  เครื่องวิเคราะห์สัญญาณ/สเปกตรัม ซีรีส์ 4082 ของ Ceyear มีฟังก์ชันทดสอบพารามิเตอร์สเปกตรัมที่หลากหลาย สามารถให้ผลการวิเคราะห์ที่ครอบคลุมและละเอียดมากยิ่งขึ้น

• รองรับการกวาดความถี่แบบ Frequency Sweep และ FFT Sweep
  สามารถเลือกจำนวนจุดกวาดได้ตั้งแต่ 101 ถึง 120,001 จุด เวลากวาดสูงสุด 16,000 วินาที และในโหมดความกว้างความถี่ศูนย์ (Zero Span) เวลากวาดสั้นที่สุด 1 ไมโครวินาที

• รูปแบบ Trace และ Detector ที่หลากหลาย
  รองรับการตั้งค่า Trace ได้ 6 เส้น วิธีการตรวจจับ 6 แบบ และรูปแบบการเฉลี่ย 3 ประเภท พร้อมฟังก์ชันมาร์กเกอร์ที่ครบถ้วน เช่น Noise Marker, กำลังในแบนด์วิดท์ (Bandwidth Power), ความหนาแน่นกำลังสเปกตรัม (Power Spectral Density) เป็นต้น รวมถึงรองรับสถิติของ Trace การบันทึกและเรียกคืน Trace อัตโนมัติ เป็นต้น

• รองรับการแสดงผลแบบ Waterfall ของ Trace ย้อนหลัง
  สามารถบันทึกข้อมูล Waterfall ได้สูงสุด 10,000 เฟรม แสดงรูปแบบการเปลี่ยนแปลงของสเปกตรัมสัญญาณได้อย่างชัดเจน

• ชุดการวัดกำลังแบบกดปุ่มเดียว (One-Click Power Measurement Kit)
  มีฟังก์ชันทดสอบ เช่น แบนด์วิดท์ที่ถูกใช้งาน (Occupied Bandwidth), กำลังช่องข้างเคียง (Adjacent Channel Power), สถิติกำลัง, กำลังของสัญญาณแบบ Burst, ความเพี้ยนฮาร์มอนิก, อินเตอร์มอดูเลชันลำดับที่สาม, การปล่อยสัญญาณรบกวน (Spurious Emission), หน้ากากการปล่อยสเปกตรัม (Spectrum Emission Mask) เป็นต้น


● ครอบคลุมช่วงความถี่โคแอกเชียลกว้างตั้งแต่ 2 Hz ถึง 110 GHz (สามารถขยายความถี่ภายนอกได้สูงสุดถึง 750 GHz)

● สัญญาณรบกวนเฟส -134 dBc/Hz ที่ออฟเซ็ต 10 kHz ที่ความถี่พาหะ 1 GHz

● แบนด์วิดท์การวิเคราะห์ในตัว 2 GHz

● อินเทอร์เฟซสตรีมข้อมูล I/Q แบนด์วิดท์ 2 GHz

● ฟังก์ชันวิเคราะห์สัญญาณสื่อสารไร้สายที่ครบถ้วน

● ฟังก์ชันทดสอบ RF สำหรับดาวเทียมที่ทรงพลัง

● ฟังก์ชันวิเคราะห์สัญญาณเรดาร์อย่างครบวงจร

● หน้าจอ 15.6 นิ้ว แสดงผลหลายโหมดพร้อมกัน รองรับการสัมผัสหลายจุด
